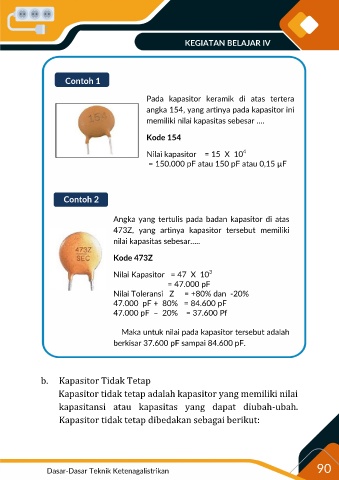

KEGIATAN BELAJAR IV

Contoh 1

Pada kapasitor keramik di atas tertera

angka 154, yang artinya pada kapasitor ini
memiliki nilai kapasitas sebesar ….

Kode 154

Nilai kapasitor = 15 X 10 4
= 150.000 pF atau 150 pF atau 0,15 µF

Contoh 2

Angka yang tertulis pada badan kapasitor di atas
473Z, yang artinya kapasitor tersebut memiliki

nilai kapasitas sebesar…..

Kode 473Z

3
Nilai Kapasitor = 47 X 10

= 47.000 pF
Nilai Toleransi Z = +80% dan -20%
47.000 pF + 80% = 84.600 pF

47.000 pF – 20% = 37.600 Pf

Maka untuk nilai pada kapasitor tersebut adalah

berkisar 37.600 pF sampai 84.600 pF.

b. Kapasitor Tidak Tetap

Kapasitor tidak tetap adalah kapasitor yang memiliki nilai

kapasitansi atau kapasitas yang dapat diubah-ubah.

Kapasitor tidak tetap dibedakan sebagai berikut:

Dasar-Dasar Teknik Ketenagalistrikan 90
