KEGIATAN BELAJAR IV

1) Kapasitor Trimer

Kapasitor trimer adalah kapasitor yang nilai

kapasitansinya dapat diubah-ubah dengan cara

memutar porosnya menggunakan obeng

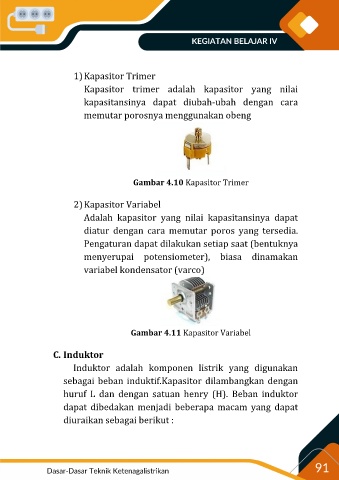

Gambar 4.10 Kapasitor Trimer

2) Kapasitor Variabel
Adalah kapasitor yang nilai kapasitansinya dapat

diatur dengan cara memutar poros yang tersedia.

Pengaturan dapat dilakukan setiap saat (bentuknya

menyerupai potensiometer), biasa dinamakan

variabel kondensator (varco)

Gambar 4.11 Kapasitor Variabel

C. Induktor

Induktor adalah komponen listrik yang digunakan

sebagai beban induktif.Kapasitor dilambangkan dengan

huruf L dan dengan satuan henry (H). Beban induktor

dapat dibedakan menjadi beberapa macam yang dapat

diuraikan sebagai berikut :

91
Dasar-Dasar Teknik Ketenagalistrikan
