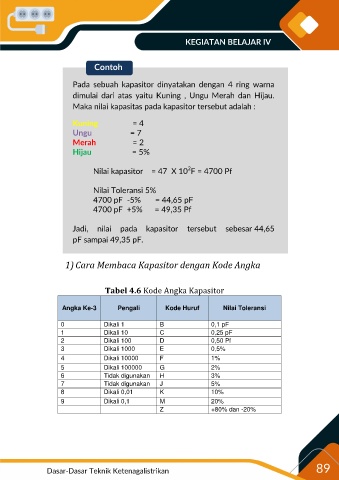

KEGIATAN BELAJAR IV

Contoh

Pada sebuah kapasitor dinyatakan dengan 4 ring warna

dimulai dari atas yaitu Kuning , Ungu Merah dan Hijau.
Maka nilai kapasitas pada kapasitor tersebut adalah :

Kuning = 4
Ungu = 7
Merah = 2

Hijau = 5%

2
Nilai kapasitor = 47 X 10 F = 4700 Pf

Nilai Toleransi 5%
4700 pF -5% = 44,65 pF

4700 pF +5% = 49,35 Pf

Jadi, nilai pada kapasitor tersebut sebesar 44,65

pF sampai 49,35 pF.

1) Cara Membaca Kapasitor dengan Kode Angka

Tabel 4.6 Kode Angka Kapasitor

Angka Ke-3 Pengali Kode Huruf Nilai Toleransi

0 Dikali 1 B 0,1 pF
1 Dikali 10 C 0,25 pF
2 Dikali 100 D 0,50 Pf
3 Dikali 1000 E 0,5%
4 Dikali 10000 F 1%
5 Dikali 100000 G 2%
6 Tidak digunakan H 3%
7 Tidak digunakan J 5%
8 Dikali 0,01 K 10%
9 Dikali 0,1 M 20%
Z +80% dan -20%
