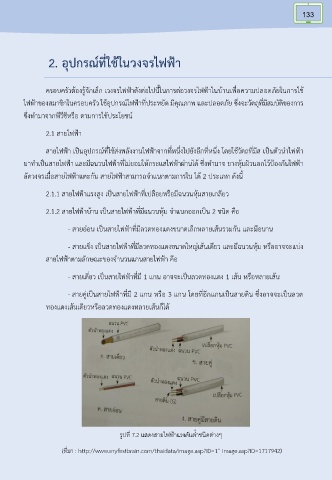

P. 143
133
2. อุปกรณ์ที่ใช้ในวงจรไฟฟ้า
ครอบครัวต้องรู้จักเล็ก เวงจรไฟฟ้าดังต่อไปนี้ในการต่อวงจรไฟฟ้าในบ้านเพื่อความปลอดภัยในการใช้
ไฟฟ้าของสมาชิกในครอบครัว ใช้อุปกรณ์ไฟฟ้าที่ประหยัด มีคุณภาพ และปลอดภัย ซึ่งจะวัตถุที่มีสมบัติของการ
ซึ่งทํามาจากพีวีซีหรือ ตามการใช้ประโยชน์
2.1 สายไฟฟ้า
สายไฟฟ้า เป็นอุปกรณ์ที่ใช้ส่งพลังงานไฟฟ้าจากที่หนึ่งไปยังอีกที่หนึ่ง โดยใช้วัตถที่มีส เป็นตัวนําไฟฟ้า
มาทําเป็นสายไฟฟ้า และมีฉนวนไฟฟ้าที่ไม่ยอมให้กระแสไฟฟ้าผ่านได้ ซึ่งทํามาจ ยางหุ้มผิวนอกไว้ป้องกันไฟฟ้า
ลัดวงจรเมื่อสายไฟฟ้าแตะกัน สายไฟฟ้าสามารถจําแนกตามการใน ได้ 2 ประเภท ดังนี้
2.1.1 สายไฟฟ้าแรงสูง เป็นสายไฟฟ้าที่เปลือยหรือมีฉนวนหุ้มสายเกลียว
2.1.2 สายไฟฟ้าบ้าน เป็นสายไฟฟ้าที่มีฉนวนหุ้ม จําแนกออกเป็น 2 ชนิด คือ
- สายอ่อน เป็นสายไฟฟ้าที่มีลวดทองแดงขนาดเล็กหลายเส้นรวมกัน และมีอนาน
- สายแข็ง เป็นสายไฟฟ้าที่มีลวดทองแดงขนาดใหญ่เส้นเดียว และมีฉนวนหุ้ม หรืออาจจะแบ่ง
สายไฟฟ้าตามลักษณะของจํานวนแกนสายไฟฟ้า คือ
- สายเดี่ยว เป็นสายไฟฟ้าที่มี 1 แกน อาจจะเป็นลวดทองแดง 1 เส้น หรือหลายเส้น
- สายคู่เป็นสายไฟฟ้าที่มี 2 แกน หรือ 3 แกน โดยที่อีกแกนเป็นสายดิน ซึ่งอาจจะเป็นลวด
ทองแดงเส้นเดียวหรือลวดทองแดงหลายเส้นก็ได้
รูปที่ 7.2 แสดงสายไฟฟ้าแรงดันต่ําชนิดต่างๆ
(ที่มา : http://www.myfirstbrain.com/thaidata/image.asp?ID=1" Image.asp?ID=1717942)
