138
และต้องสับให้แน่นถ้าไม่แน่นจะเกิดความร้อนตรงร้อนตรงจุดสัมผัสอาจเกิดไฟฟ้าไหม้ได้ สะพานไฟทํา
ให้เกิดความ สะดวกและปลอดยเป็นการต่อวงจรไฟฟ้าไม่ให้ไฟฟ้าไหลเข้าไปในบริเวณที่ต้องการซ่อมแซมหรือ
ติดตั้ง อุปกรณ์ไฟฟ้า จึงต้องเลือกใช้สะพานไฟที่มีขนาด"นเพทําขนาดเหมาะสมกับความต่างศักย์ไฟฟ้าและ
กระแสไฟฟ้าที่ไหลในวงจร

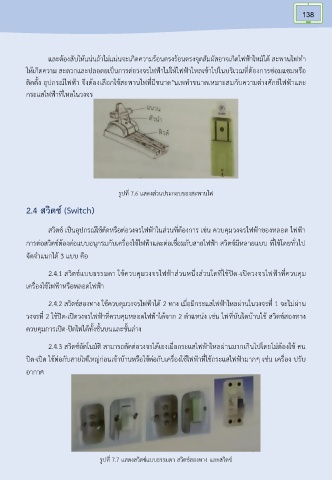

รูปที่ 7.6 แสดงส่วนประกอบของสะพานไฟ
2.4 สวิตซ์ (Switch)
สวิตช์ เป็นอุปกรณ์ใช้ตัดหรือต่อวงจรไฟฟ้าในส่วนที่ต้องการ เช่น ควบคุมวงจรไฟฟ้าของหลอด ไฟฟ้า
การต่อสวิตช์ต้องต่อแบบอนุกรมกับเครื่องใช้ไฟฟ้าและต่อเชื่อมกับสายไฟฟ้า สวิตช์มีหลายแบบ ที่ใช้โดยทั่วไป
จัดจําแนกได้ 3 แบบ คือ
2.4.1 สวิตช์แบบธรรมดา ใช้ควบคุมวงจรไฟฟ้าส่วนหนึ่งส่วนใดที่ใช้ปิด-เปิดวงจรไฟฟ้าที่ควบคุม
เครื่องใช้ไฟฟ้าหรือหลอดไฟฟ้า
2.4.2 สวิตช์สองทาง ใช้ควบคุมวงจรไฟฟ้าได้ 2 ทาง เมื่อมีกระแสไฟฟ้าไหลผ่านในวงจรที่ 1 จะไม่ผ่าน
วงจรที่ 2 ใช้ปิด-เปิดวงจรไฟฟ้าที่ควบคุมหลอดไฟฟ้าได้จาก 2 ตําแหน่ง เช่น ไฟที่บันไดบ้านใช้ สวิตช์สองทาง
ควบคุมการเปิด-ปิดไฟได้ทั้งชั้นบนและชั้นล่าง
2.4.3 สวิตซ์อัตโนมัติ สามารถตัดต่อวงจรได้เองเมื่อกระแสไฟฟ้าไหลผ่านมากเกินไปโดยไม่ต้องใช้ คน
ปิด-เปิด ใช้ต่อกับสายไฟใหญ่ก่อนเข้าบ้านหรือใช้ต่อกับเครื่องใช้ไฟฟ้าที่ใช้กระแสไฟฟ้ามากๆ เช่น เครื่อง ปรับ
อากาศ
รูปที่ 7.7 แสดงสวิตซ์แบบธรรมดา สวิตช์สองทาง และสวิตช์
