P. 147
137

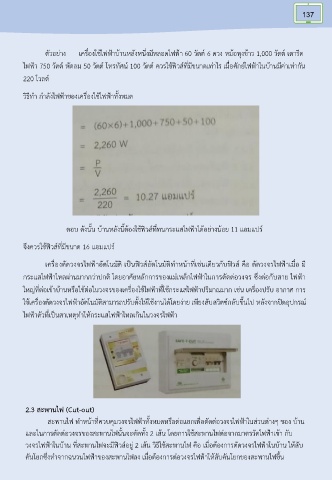

ตัวอย่าง เครื่องใช้ไฟฟ้าบ้านหลังหนึ่งมีหลอดไฟฟ้า 60 วัตต์ 6 ดวง หม้อหุงข้าว 1,000 วัตต์ เตารีด
ไฟฟ้า 750 วัตต์ พัดลม 50 วัตต์ โทรทัศน์ 100 วัตต์ ควรใช้ฟิวส์ที่มีขนาดเท่าไร เมื่อศักย์ไฟฟ้าในบ้านมีค่าเท่ากัน
220 โวลต์
วิธีทํา กําลังไฟฟ้าของเครื่องใช้ไฟฟ้าทั้งหมด
ตอบ ดังนั้น บ้านหลังนี้ต้องใช้ฟิวส์ที่ทนกระแสไฟฟ้าได้อย่างน้อย 11 แอมแปร์
จึงควรใช้ฟิวส์ที่มีขนาด 16 แอมแปร์
เครื่องตัดวงจรไฟฟ้าอัตโนมัติ เป็นฟิวส์อัตโนมัติทําหน้าที่เช่นเดียวกับฟิวส์ คือ ตัดวงจรไฟฟ้าเมื่อ มี
กระแสไฟฟ้าไหลผ่านมากกว่าปกติ โดยอาศัยหลักการของแม่เหล็กไฟฟ้าในการตัดต่อวงจร ซึ่งต่อกับสาย ไฟฟ้า
ใหญ่ที่ต่อเข้าบ้านหรือใช้ต่อในวงจรของเครื่องใช้ไฟฟ้าที่ใช้กระแสไฟฟ้าปริมาณมาก เช่น เครื่องปรับ อากาศ การ
ใช้เครื่องตัดวงจรไฟฟ้าอัตโนมัติสามารถปรับตั้งให้ใช้งานได้โดยง่าย เพียงสับสวิตซ์กลับขึ้นไป หลังจากปิดอุปกรณ์
ไฟฟ้าตัวที่เป็นสาเหตุทําให้กระแสไฟฟ้าไหลเกินในวงจรไฟฟ้า
2.3 สะพานไฟ (Cut-out)
สะพานไฟ ทําหน้าที่ควบคุมวงจรไฟฟ้าทั้งหมดหรือต่อแยกเพื่อตัดต่อวงจรไฟฟ้าในส่วนต่างๆ ของ บ้าน
และในการตัดต่อวงจรของสะพานไฟนั้นจะตัดทั้ง 2 เส้น โดยการใช้สะพานไฟต่อจากมาตรวัดไฟฟ้าเข้า กับ
วงจรไฟฟ้าในบ้าน ที่สะพานไฟจะมีฟิวส์อยู่ 2 เส้น วิธีใช้สะพานไฟ คือ เมื่อต้องการตัดวงจรไฟฟ้าในบ้าน ให้สับ
คันโยกซึ่งทําจากฉนวนไฟฟ้าของสะพานไฟลง เมื่อต้องการต่อวงจรไฟฟ้าให้สับคันโยกของสะพานไฟขึ้น
