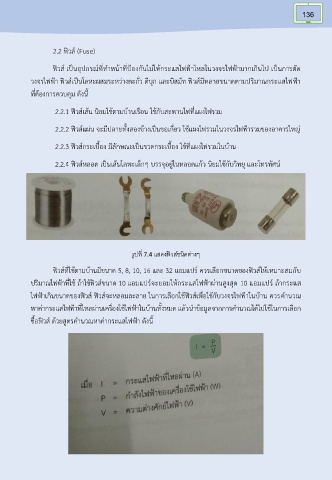

136
2.2 ฟิวส์ (Fuse)
ฟิวส์ เป็นอุปกรณ์ที่ทําหน้าที่ป้องกันไม่ให้กระแสไฟฟ้าไหลในวงจรไฟฟ้ามากเกินไป เป็นการตัด
วงจรไฟฟ้า ฟิวส์เป็นโลหะผสมระหว่างตะกั่ว ดีบุก และบิสมัท ฟิวส์มีหลายขนาดตามปริมาณกระแสไฟฟ้า
ที่ต้องการควบคุม ดังนี้
2.2.1 ฟิวส์เส้น นิยมใช้ตามบ้านเรือน ใช้กับสะพานไฟที่แผงไฟรวม
2.2.2 ฟิวส์แผ่น จะมีปลายทั้งสองข้างเป็นขอเกี่ยว ใช้แผงไฟรวมในวงจรไฟฟ้ารวมของอาคารใหญ่
2.2.3 ฟิวส์กระเบื้อง มีลักษณะเป็นขวดกระเบื้อง ใช้ที่แผงไฟรวมในบ้าน
2.2.4 ฟิวส์หลอด เป็นเส้นโลหะเล็กๆ บรรจุอยู่ในหลอดแก้ว นิยมใช้กับวิทยุ และโทรทัศน์
รูปที่ 7.4 แสดงฟิวส์ชนิดต่างๆ
ฟิวส์ที่ใช้ตามบ้านมีขนาด 5, 8, 10, 16 และ 32 แอมแปร์ ควรเลือกขนาดของฟิวส์ให้เหมาะสมกับ
ปริมาณไฟฟ้าที่ใช้ ถ้าใช้ฟิวส์ขนาด 10 แอมแปร์จะยอมให้กระแสไฟฟ้าผ่านสูงสุด 10 แอมแปร์ ถ้ากระแส
ไฟฟ้าเกินขนาดของฟิวส์ ฟิวส์จะหลอมละลาย ในการเลือกใช้ฟิวส์เพื่อใช้กับวงจรไฟฟ้าในบ้าน ควรคํานวณ
หาค่ากระแสไฟฟ้าที่ไหลผ่านเครื่องใช้ไฟฟ้าในบ้านทั้งหมด แล้วนําข้อมูลจากการคํานวณได้ไปใช้ในการเลือก
ซื้อฟิวส์ ด้วยสูตรคํานวณหาค่ากระแสไฟฟ้า ดังนี้
