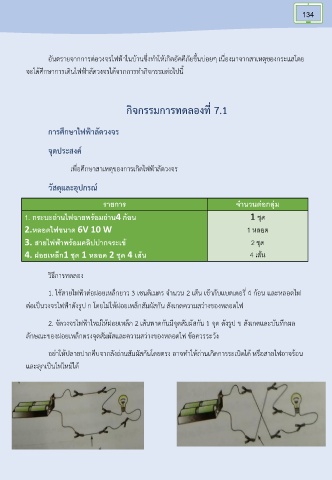

134

อันตรายจากการต่อวงจรไฟฟ้าในบ้านซึ่งทําให้เกิดอัคคีภัยขึ้นบ่อยๆ เนื่องมาจากสาเหตุของกระแสโดย
จะได้ศึกษาการเดินไฟฟ้าลัดวงจรได้จากการทํากิจกรรมต่อไปนี้

กิจกรรมการทดลองที่ 7.1

การศึกษาไฟฟ้าลัดวงจร

จุดประสงค์

เพื่อศึกษาสาเหตุของการเกิดไฟฟ้าลัดวงจร

วัสดุและอุปกรณ์

รายการ จํานวนต่อกลุ่ม

1. กระบะถ่านไฟฉายพร้อมถ่าน4 ก้อน 1 ชุด

2.หลอดไฟขนาด 6V 10 W 1 หลอด
3. สายไฟฟ้าพร้อมคลิปปากจระเข้ 2 ชุด

4. ฝอยเหล็ก1 ชุด 1 หลอด 2 ชุด 4 เส้น 4 เส้น

วิธีการทดลอง

1. ใช้สายไฟฟ้าต่อฝอยเหล็กยาว 3 เซนติเมตร จํานวน 2 เส้น เข้ากับแบตเตอรี่ 4 ก้อน และหลอดไฟ

ต่อเป็นวงจรไฟฟ้าดังรูป ก โดยไม่ให้ฝอยเหล็กสัมผัสกัน สังเกตความสว่างของหลอดไฟ

2. จัดวงจรไฟฟ้าใหม่ให้ฝอยเหล็ก 2 เส้นพาดกันมีจุดสัมผัสกัน 1 จุด ดังรูป ข สังเกตและบันทึกผล

ลักษณะของฝอยเหล็กตรงจุดสัมผัสและความสว่างของหลอดไฟ ข้อควรระวัง

อย่าให้ปลายปากคีบจากลังถ่านสัมผัสกันโดยตรง อาจทําให้ถ่านเกิดการระเบิดได้ หรือสายไฟอาจร้อน
และลุกเป็นไฟไหม้ได้
