142
3.2 การต่อแบบขนาน เป็นการต่อแบบรวบขั้วเข้าด้วยกันในวงจรไฟฟ้า เช่น ต่อหลอดไฟฟ้า 2 หลอด
แบบขนาน เมื่อไส้หลอดหนึ่งหลอดใดขาดหลอดอื่นยังใช้ได้ เมื่อแยกขั้วไฟฟ้าออกจากกันจะไม่เป็น เส้นตรงต่อ
กัน ยิ่งต่อยิ่งเพิ่มความกว้างของวงจรไฟฟ้า

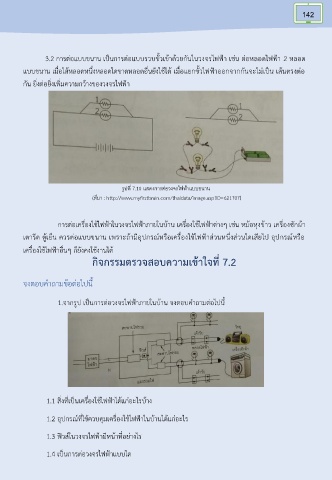

รูปที่ 7.10 แสดงการต่อวงจรไฟฟ้าแบบขนาน
(ที่มา : http://www.myfirstbrain.com/thaidata/image.asp?ID=621707)
การต่อเครื่องใช้ไฟฟ้าในวงจรไฟฟ้าภายในบ้าน เครื่องใช้ไฟฟ้าต่างๆ เช่น หม้อหุงข้าว เครื่องซักผ้า
เตารีด ตู้เย็น ควรต่อแบบขนาน เพราะถ้ามีอุปกรณ์หรือเครื่องใช้ไฟฟ้าส่วนหนึ่งส่วนใดเสียไป อุปกรณ์หรือ
เครื่องใช้ไฟฟ้าอื่นๆ ก็ยังคงใช้งานได้
กิจกรรมตรวจสอบความเข้าใจที่ 7.2
จงตอบคําถามข้อต่อไปนี้
1.จากรูป เป็นการต่อวงจรไฟฟ้าภายในบ้าน จงตอบคําถามต่อไปนี้
1.1 สิ่งที่เป็นเครื่องใช้ไฟฟ้าได้แก่อะไรบ้าง
1.2 อุปกรณ์ที่ใช้ควบคุมเครื่องใช้ไฟฟ้าในบ้านได้แก่อะไร
1.3 ฟิวส์ในวงจรไฟฟ้ามีหน้าที่อย่างไร
1.4 เป็นการต่อวงจรไฟฟ้าแบบใด
