2.6 ระบบจ่ายไฟฟ้าของรถไฟฟ้าขนส่งมวลชน
ระบบการจ่ายไฟฟ้าที่ใช้ในระบบขนส่งมวลชน
อย่างที่เราทราบกันไปแล้วว่ารถไฟฟ้านั้นจะใช้พลังงานจากโรงไฟฟ้า ดังนั้นการเดินรถไฟฟ้าจึงต้อง
มีการสร้างสถานีจ่ายกระแสไฟฟ้าย่อยหรือ Sub-Station เพื่อลดแรงดันแล้วจึงจะถูกนำมาส่งเข้าระบบการ
ป้อนกระแสไฟฟ้า (Feeding System) เพื่อนำไปขับเคลื่อนขบวนรถไฟ โดยระบบไฟฟ้าที่ใช้ขับเคลื่อนขบวน
รถไฟมีอยู่สองระบบคือ ระบบกระแสตรง (Direct Current: DC) และระบบกระแสสลับ (Alternating
Current: AC) ส่วนระบบการป้อนกระแสไฟฟ้าเพื่อใช้ขับเคลื่อนรถไฟฟ้ามีสองระบบคือ ระบบการใช้รางที่สาม
(Third Rail System) และระบบการใช้สายส่งเหนือราง (Overhead Wire System)

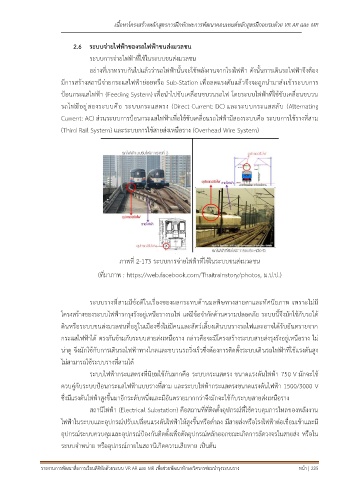

ภาพที่ 2-173 ระบบการจ่ายไฟฟ้าที่ใช้ในระบบขนส่งมวลชน
(ที่มาภาพ : https://web.facebook.com/Thaitrainstory/photos, ม.ป.ป.)
ระบบรางที่สามมีข้อดีในเรื่องของผลกระทบด้านมลพิษทางสายตาและทัศนียภาพ เพราะไม่มี
โครงสร้างของระบบไฟฟ้ารกรุงรังอยู่เหนือรางรถไฟ แต่มีข้อจำกัดด้านความปลอดภัย ระบบนี้จึงมักใช้กับรถใต้
ดินหรือระบบขนส่งมวลชนที่อยู่ในเมืองซึ่งไม่มีคนและสัตว์เลี้ยงเดินบนรางรถไฟและอาจได้รับอันตรายจาก
กระแสไฟฟ้าได้ ตรงกันข้ามกับระบบสายส่งเหนือราง กล่าวคือจะมีโครงสร้างระบบสายส่งรุงรังอยู่เหนือราง ไม่
น่าดู จึงมักใช้กับการเดินรถไฟฟ้าทางไกลและขบวนรถวิ่งเร็วซึ่งต้องการติดตั้งระบบเดินรถไฟฟ้าที่ใช้แรงดันสูง
ไม่สามารถใช้ระบบรางที่สามได้
ระบบไฟฟ้ากระแสตรงที่นิยมใช้กันมากคือ ระบบกระแสตรง ขนาดแรงดันไฟฟ้า 750 V มักจะใช้
ควบคู่กับระบบป้อนกระแสไฟฟ้าแบบรางที่สาม และระบบไฟฟ้ากระแสตรงขนาดแรงดันไฟฟ้า 1500/3000 V
ซึ่งมีแรงดันไฟฟ้าสูงขึ้นมาอีกระดับหนึ่งและมีอันตรายมากกว่าจึงมักจะใช้กับระบบสายส่งเหนือราง
สถานีไฟฟ้า (Electrical Substation) คือสถานที่ที่ติดตั้งอุปกรณ์ที่ใช้ควบคุมการไหลของพลังงาน
ไฟฟ้าในระบบและอุปกรณ์ปรับเปลี่ยนแรงดันไฟฟ้าให้สูงขึ้นหรือต่ำลง มีสายส่งหรือโรงไฟฟ้าต่อเชื่อมเข้าและมี
อุปกรณ์ระบบควบคุมและอุปกรณ์ป้องกันติดตั้งเพื่อตัดอุปกรณ์หลักออกขณะเกิดการลัดวงจรในสายส่ง หรือใน
ระบบจำหน่าย หรืออุปกรณ์ภายในสถานีเกิดความเสียหาย เป็นต้น
