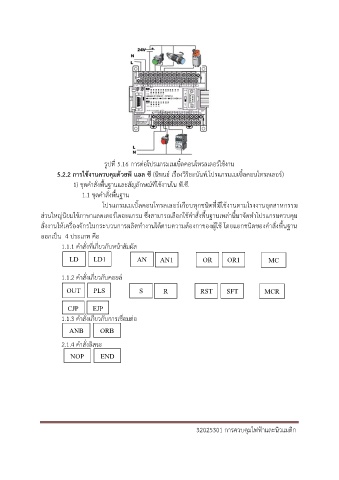

รูปที่ 5.16 การต่อโปรแกรมเมเบิ้ลคอนโทรลเลอร์ใช้งาน
5.2.2 กำรใช้งำนควบคุมด้วยพี แอล ซี (นิพนธ์ เรืองวิริยะนันท์.โปรแกรมเมเบิ้ลคอนโทรลเลอร์)
1) ชุดค าสั่งพื้นฐานและสัญลักษณ์ที่ใช้งานใน พี.ซี.

1.1 ชุดค าสั่งพื้นฐาน
้
โปรแกรมเมเบิ้ลคอนโทรลเลอร์เกือบทุกชนิดที่มีใชงานตามโรงงานอุตสาหกรรม
ี้
ส่วนใหญ่นิยมใช้ภาษาแลดเดอร์ไดอะแกรม ซึ่งสามารถเลือกใช้ค าสั่งพื้นฐานเหล่านมาจัดท าโปรแกรมควบคม
ุ
้
สั่งงานให้เครื่องจักรในกระบวนการผลิตท างานได้ตามความต้องกาของผู้ใช โดยแยกชนิดของคาสั่งพื้นฐาน

ออกเป็น 4 ประเภท คือ
1.1.1 ค าสั่งที่เกี่ยวกับหน้าสัมผัส
LD LD1 AN AN1 OR OR1 MC
D

1.1.2 ค าสั่งเกี่ยวกับคอยล์
OUT PLS S R RST SFT MCR

CJP EJP R

1.1.3 ค าสั่งเกี่ยวกับการเชื่อมต่อ
ANB ORB

2.1.4 ค าสั่งอิสระ

NOP END

32025301 การควบคุมไฟฟ้าและนิวแมติก
