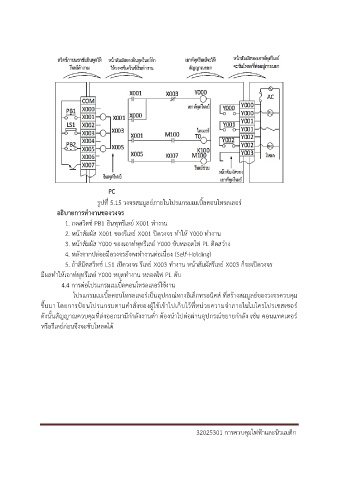

รูปที่ 5.15 วงจรสมมูลย์ภายในโปรแกรมเมเบิ้ลคอนโทรลเลอร์

อธิบำยกำรท ำงำนของวงจร
1. กดสวิตช์ PB1 อินพุทรีเลย์ X001 ท างาน
2. หน้าสัมผัส X001 ของรีเลย์ X001 ปิดวงจร ท าให้ Y000 ท างาน
3. หน้าสัมผัส Y000 ของเอาท์พุทรีเลย์ Y000 ขับหลอดไฟ PL ติดสว่าง
4. หลังจากปล่อยมือวงจรยังคงท างานต่อเนื่อง (Self-Holding)

5. ถ้าลิมิตสวิทช์ LS1 เปิดวงจร รีเลย์ X003 ท างาน หน้าสัมผัสรีเลย์ X003 ก็จะเปิดวงจร
มีผลท าให้เอาท์พุทรีเลย์ Y000 หยุดท างาน หลอดไฟ PL ดับ
4.4 การต่อโปรแกรมเมเบิ้ลคอนโทรลเลอร์ใช้งาน

์
ุ
โปรแกรมเมเบิ้ลคอนโทรลเลอร์เป็นอุปกรณทางอิเล็กทรอนิคส์ ที่สร้างสมมูลย์ของวงจรควบคม
ขนมา โดยการป้อนโปรแกรมตามคาสั่งของผู้ใชเขาไปเก็บไวที่หน่วยความจ าภายในไมโครโปรเซสเซอร์
้

ึ้
้
้
์
ดังนั้นสัญญาณควบคมที่ส่งออกมามีก าลังงานต่ า ต้องน าไปต่อผ่านอุปกรณขยายก าลัง เชน คอนแทคเตอร์
ุ
่
หรือรีเลย์ก่อนจึงจะขับโหลดได้
