P. 171

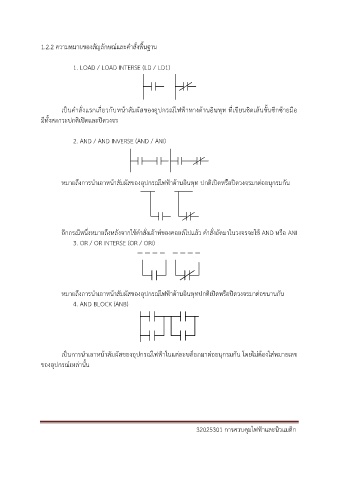

1.2.2 ความหมายของสัญลักษณ์และค าสั่งพื้นฐาน
1. LOAD / LOAD INTERSE (LD / LD1)
ั้
ี
เป็นคาสั่งแรกเกี่ยวกับหน้าสัมผัสของอุปกรณไฟฟ้าทางด้านอินพุท ที่เขยนชดเส้นขนซีกซ้ายมือ
ิ
์
มีทั้งสภาวะปกติเปิดและปิดวงจร
2. AND / AND INVERSE (AND / ANI)
หมายถึงการน าเอาหน้าสัมผัสของอุปกรณ์ไฟฟ้าด้านอินพุท ปกติเปิดหรือปิดวงจรมาต่ออนุกรมกัน
อีกกรณีหนึ่งหมายถึงหลังจากใช้ค าสั่งเอ้าท์ของคอยล์ไปแล้ว ค าสั่งถัดมาในวงจรจะใช้ AND หรือ ANI
3. OR / OR INTERSE (OR / ORI)
หมายถึงการน าเอาหน้าสัมผัสของอุปกรณ์ไฟฟ้าด้านอินพุทปกติเปิดหรือปิดวงจรมาต่อขนานกัน
4. AND BLOCK (ANB)
์
เป็นการน าเอาหน้าสัมผัสของอุปกรณไฟฟ้าในแต่ละบล็อกมาต่ออนุกรมกัน โดยไม่ต้องใส่หมายเลข
ของอุปกรณ์เหล่านั้น
32025301 การควบคุมไฟฟ้าและนิวแมติก
