P. 165
1) ข้อดีของระบบที่ใช้คอมพิวเตอร์ควบคุมหรือระบบ PC / PLC
- ใช้เนื้อที่ในการติดตั้งน้อย
- การส่งจ่ายข้อมูลท าได้ง่าย
- ง่ายต่อการแก้ไขโปรแกรม
- ใช้กับการควบคุมที่ยุ่งยากและมีความซับซ้อน
2) ข้อเสียของระบบที่ใช้คอมพิวเตอร์ควบคุมหรือระบบ PC / PLC
- ในการพัฒนาโปรแกรมจะต้องเสียค่าใช้จ่ายสูง
- ไม่เหมาะสมกับสภาพของโรงงานบางประเภท
- มีความต้องการ INTERFACE ส าหรับกรองสัญญาณรบกวนต่างๆ
- มีราคาที่ค่อนข้างสูง
4. กำรท ำงำนของโปรแกรมเมเบิ้ลคอนโทรลเลอร์ (นิพนธ์ เรืองวิริยะนันท์.โปรแกรม
เมเบิ้ลคอนโทรลเลอร์)

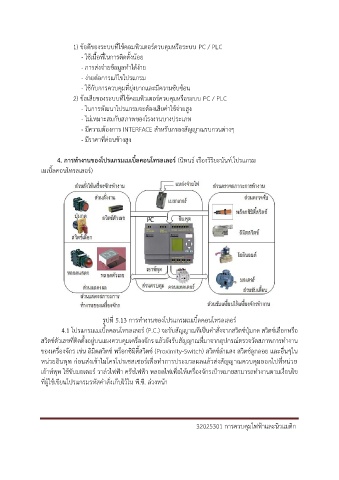

รูปที่ 5.13 การท างานของโปรแกรมเมเบิ้ลคอนโทรลเลอร์
4.1 โปรแกรมเมเบิ้ลคอนโทรลเลอร์ (P.C.) จะรับสัญญาณทีเป็นค าสั่งจากสวิตช์ปุ่มกด สวิตช์เลือกหรือ
สวิตช์ตัวเลขที่ติดตั้งอยู่บนแผงควบคุมเครื่องจักร แล้วยังรับสัญญาณที่มาจากอุปกรณ์ตรวจวัดสภาพการท างาน
ของเครื่องจักร เช่น ลิมิตสวิตช์ พร็อกซิมิตี้สวิตช์ (Proximity-Switch) สวิตช์ล าแสง สวิตช์ลูกลอย และอื่นๆใน
ุ
้
หน่วยอินพุท ก่อนส่งเขาไมโครโปรเซสเซอร์เพื่อท าการประมวลผลแล้วส่งสัญญาณควบคมออกไปที่หน่วย
เอ้าท์พุท ใช้ขับมอเตอร์ วาล์วไฟฟ้า ครัชไฟฟ้า หลอดไฟเพื่อให้เครื่องจักรเป้าหมายสามารถท างานตามเงื่อนไข
ที่ผู้ใช้เขียนโปรแกรมรหัสค าสั่งเก็บไว้ใน พี.ซี. ล่วงหน้า
32025301 การควบคุมไฟฟ้าและนิวแมติก
