เป็นตัวเลือกให้คอนแทคเตอร์ K1 หรือ K2 ท างาน โดยที่ K1 ต่อวงจรให้มอเตอร์หมุนในทิศทางหนึ่ง
และ K2 ต่อวงจรให้มอเตอร์หมุนในอีกทิศทางหนึ่ง

ข. วงจรควบคุมการกลับทางการหมุนมอเตอร์แบบจ๊อกกิ้ง (Jogging)

ก. จ็อกกิ้งวงจรที่ 1 ข. จ็อกกิ้งวงจรที่ 2

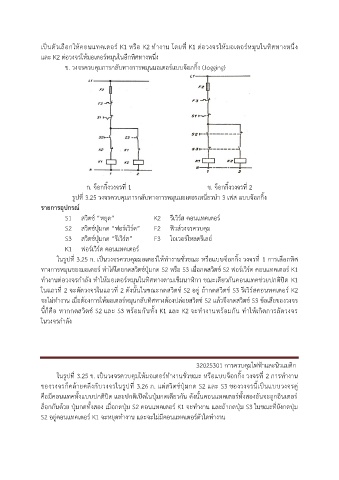

รูปที่ 3.25 วงจรควบคุมการกลับทางการหมุนมอเตอรเหนี่ยวน า 3 เฟส แบบจ๊อกกิ้ง
รำยกำรอุปกรณ ์

S1 สวิตช์ “หยุด” K2 รีเวิร์ส คอนแทคเตอร์
S2 สวิตช์ปุ่มกด “ฟอร์เวิร์ด” F2 ฟิวส์วงจรควบคุม
S3 สวิตช์ปุ่มกด “รีเวิร์ส” F3 โอเวอร์โหลดรีเลย์
ิ
K1 ฟอร์เวร์ด คอนแทคเตอร์
ุ
ในรูปที่ 3.25 ก. เป็นวงจรควบคมมอเตอร์ให้ท างานชวขณะ หรือแบบจ็อกกิ้ง วงจรที่ 1 การเลือกทิศ
ั่
ทางการหมุนของมอเตอร์ ท าได้โดยกดสวิตช์ปุ่มกด S2 หรือ S3 เมื่อกดสวิตช์ S2 ฟอร์เวิร์ด คอนแทคเตอร์ K1
็
ิ
ท างานต่อวงจรก าลัง ท าให้มอเตอร์หมุนในทิศทางตามเขมนาฬกา ขณะเดียวกันคอนแทคชวยปกติปิด K1
่
ิ
์
ิ
ในแถวที่ 2 จะตัดวงจรในแถวที่ 2 ดังนั้นในขณะกดสวตช S2 อยู่ ถากดสวตช S3 รีเวร์สคอนทคเตอร์ K2
์
้
ิ
จะไม่ท างาน เมื่อต้องการให้มอเตอร์หมุนกลับทิศทางต้องปล่อยสวิตช์ S2 แล้วจึงกดสวิตช์ S3 ข้อเสียของวงจร
นี้ก็คอ หากกดสวตช S2 และ S3 พร้อมกันทั้ง K1 และ K2 จะท างานพร้อมกัน ท าให้เกิดการลัดวงจร
ื
์
ิ
ในวงจรก าลัง

32025301 การควบคุมไฟฟ้าและนิวแมติก
ั่
ในรูปที่ 3.25 ข. เป็นวงจรควบคมให้มอเตอร์ท างานชวขณะ หรือแบบจ็อกกิ้ง วงจรที่ 2 การท างาน
ุ
ิ
์
ของวงจรก็คล้ายคลึงกับวงจรในรูปที่ 3.26 ก. แต่สวตชปุ่มกด S2 และ S3 ของวงจรนี้เป็นแบบวงจรคู่
ู
คือมีคอนแทคทั้งแบบปกติปิด และปกติเปิดในปุ่มกดเดียวกัน ดังนั้นคอนแทคเตอร์ทั้งสองอันจะถกอินเตอร์
้
ล็อกกันด้วย ปุ่มกดทั้งสอง เมื่อกดปุ่ม S2 คอนแทคเตอร์ K1 จะท างาน และถากดปุ่ม S3 ในขณะที่ยังกดปุ่ม
S2 อยู่คอนแทคเตอร์ K1 จะหยุดท างาน และจะไม่มีคอนแทคเตอร์ตัวใดท างาน
