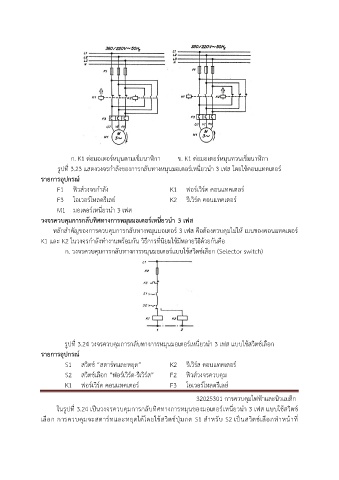

P. 64
ก. K1 ต่อมอเตอร์หมุนตามเข็มนาฬิกา ข. K1 ต่อมอเตอร์หมุนทวนเข็มนาฬิกา
รูปที่ 3.23 แสดงวงจรก าลังของการกลับทางหมุนมอเตอร์เหนี่ยวน า 3 เฟส โดยใช้คอนแทคเตอร์
รำยกำรอุปกรณ ์
F1 ฟิวส์วงจรก าลัง K1 ฟอร์เวิร์ด คอนแทคเตอร์
F3 โอเวอร์โหลดรีเลย์ K2 รีเวิร์ด คอนแทคเตอร์
M1 มอเตอร์เหนี่ยวน า 3 เฟส
วงจรควบคุมกำรกลับทิศทำงกำรหมุนมอเตอร์เหนี่ยวน ำ 3 เฟส
ุ
หลักส าคัญของการควบคุมการกลับทางหมุนมอเตอร์ 3 เฟส คือต้องควบคมไม่ให้ เมนของคอนแทคเตอร์
K1 และ K2 ในวงจรก าลังท างานพร้อมกัน วิธีการที่นิยมใช้มีหลายวิธีด้วยกันคือ
ก. วงจรควบคุมการกลับทางการหมุนมอเตอร์แบบใช้สวิตช์เลือก (Selector switch)
รูปที่ 3.24 วงจรควบคุมการกลับทางการหมุนมอเตอร์เหนี่ยวน า 3 เฟส แบบใช้สวิตช์เลือก
รำยกำรอุปกรณ ์
S1 สวิตช์ “สตาร์ทและหยุด” K2 รีเวิร์ส คอนแทคเตอร์
S2 สวิตช์เลือก “ฟอร์เวิร์ด-รีเวิร์ส” F2 ฟิวส์วงจรควบคุม
ิ
K1 ฟอร์เวร์ด คอนแทคเตอร์ F3 โอเวอร์โหลดรีเลย์
32025301 การควบคุมไฟฟ้าและนิวแมติก
ในรูปที่ 3.24 เป็นวงจรควบคมการกลับทิศทางการหมุนของมอเตอร์เหนี่ยวน า 3 เฟส แบบใชสวตช ์
้
ิ
ุ
ิ
์
้
เลือก การควบคมจะสตาร์ทและหยุดได้โดยใชสวตชปุ่มกด S1 ส าหรับ S2 เป็นสวตชเลือกท าหน้าที่
์
ิ
ุ
