ซ้าย ก็ให้สับสวตชคันโยกไปยังต าแหน่ง 0 ก่อน รอจนมอเตอร์หยุดหมุน แล้วจึงสับสวิตชคันโยกไปต าแหน่ง
หมุนซ้าย (reverse) จะท าให้มีการต่อกลับสายกันกับการต่อในต าแหน่ง(forward) มอเตอร์ก็จะหมุนกลับทาง

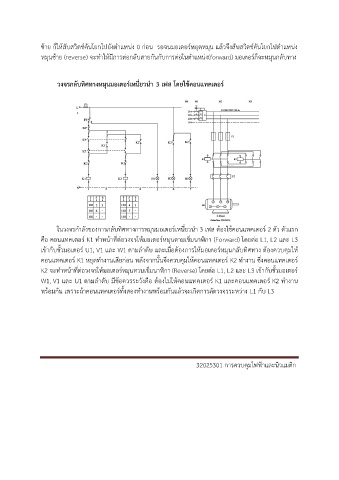

วงจรกลับทิศทำงหมุนมอเตอร์เหนี่ยวน ำ 3 เฟส โดยใช้คอนแทคเตอร์

ในวงจรก าลังของการกลับทิศทางการหมุนมอเตอร์เหนี่ยวน า 3 เฟส ต้องใช้คอนแทคเตอร์ 2 ตัว ตัวแรก
คือ คอนแทคเตอร์ K1 ท าหน้าที่ต่อวงจรให้มอเตอร์หมุนตามเข็มนาฬกา (Forward) โดยต่อ L1, L2 และ L3
ิ
เขากับขั้วมอเตอร์ U1, V1 และ W1 ตามล าดับ และเมื่อต้องการให้มอเตอร์หมุนกลับทิศทาง ต้องควบคุมให้
้
คอนแทคเตอร์ K1 หยุดท างานเสียก่อน หลังจากนั้นจึงควบคุมให้คอนแทคเตอร์ K2 ท างาน ซึ่งคอนแทคเตอร์
K2 จะท าหน้าที่ต่อวงจรให้มอเตอร์หมุนทวนเข็มนาฬิกา (Reverse) โดยต่อ L1, L2 และ L3 เข้ากับขั้วมอเตอร์
ื
W1, V1 และ U1 ตามล าดับ มีขอควรระวงคอ ต้องไม่ให้คอนแทคเตอร์ K1 และคอนแทคเตอร์ K2 ท างาน
ั
้
พร้อมกัน เพราะถ้าคอนแทคเตอร์ทั้งสองท างานพร้อมกันแล้วจะเกิดการลัดวงจรระหว่าง L1 กับ L3

32025301 การควบคุมไฟฟ้าและนิวแมติก
