ข. วงจรควบคุม

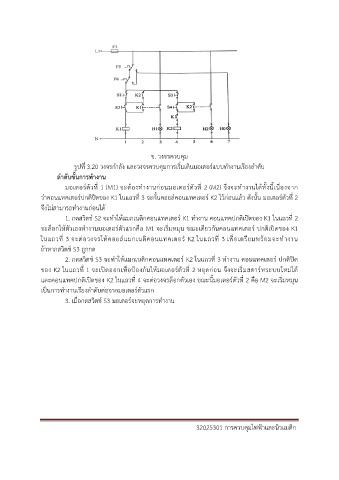

รูปที่ 3.20 วงจรก าลัง และวงจรควบคุมการเริ่มเดินมอเตอร์แบบท างานเรียงล าดบ
ั
ล ำดับขั้นกำรท ำงำน
มอเตอร์ตัวที่ 1 (M1) จะต้องท างานก่อนมอเตอร์ตัวที่ 2 (M2) จึงจะท างานได้ทั้งนี้เนื่องจาก
ว่าคอนแทคเตอร์ปกติปิดของ K1 ในแถวที่ 3 จะกั้นคอยล์คอนแทคเตอร์ K2 ไว้ก่อนแล้ว ดังนั้น มอเตอร์ตัวที่ 2
จึงไม่สามารถท างานก่อนได้

1. กดสวิตช์ S2 จะท าให้แมกเนติกคอนแทคเตอร์ K1 ท างาน คอนแทคปกติเปิดของ K1 ในแถวที่ 2
ื
จะล็อกให้ตัวเองท างานมอเตอร์ตัวแรกคอ M1 จะเริ่มหมุน ขณะเดียวกันคอนแทคเตอร์ ปกติเปิดของ K1
ในแถวที่ 3 จะต่อวงจรให้คอยล์แมกเนติคอนแทคเตอร์ K2 ในแถวที่ 3 เพื่อเตรียมพร้อมจะท างาน
ถ้าหากสวิตช S3 ถูกกด
์
์
ิ
2. กดสวตช S3 จะท าให้แมกเนติกคอนแทคเตอร์ K2 ในแถวที่ 3 ท างาน คอนแทคเตอร์ ปกติปิด
ของ K2 ในแถวที่ 1 จะเปิดออกเพื่อป้องกันให้มอเตอร์ตัวที่ 2 หยุดก่อน จึงจะเริ่มสตาร์ทระบบใหม่ได้
และคอนแทคปกติเปิดของ K2 ในแถวที่ 4 จะต่อวงจรล็อกตัวเอง ขณะนี้มอเตอร์ตัวที่ 2 คือ M2 จะเริ่มหมุน
เป็นการท างานเรียงล าดับต่อจากมอเตอร์ตัวแรก

3. เมื่อกดสวิตช S3 มอเตอร์จะหยุดการท างาน
์

32025301 การควบคุมไฟฟ้าและนิวแมติก
