P. 55

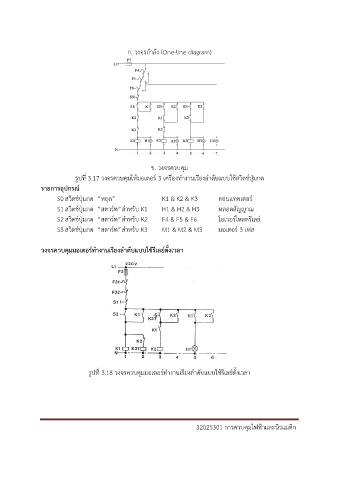

ก. วงจรก าลัง (One-line diagram)
ข. วงจรควบคุม
รูปที่ 3.17 วงจรควบคุมให้มอเตอร์ 3 เครื่องท างานเรียงล าดบแบบใช้สวิตช์ปุ่มกด
ั
รำยกำรอุปกรณ ์
S0 สวิตช์ปุ่มกด “หยุด” K1 & K2 & K3 คอนแทคเตอร์
S1 สวิตช์ปุ่มกด “สตาร์ท” ส าหรับ K1 H1 & H2 & H3 หลอดสัญญาณ
S2 สวิตช์ปุ่มกด “สตาร์ท” ส าหรับ K2 F4 & F5 & F6 โอเวอร์โหลดรีเลย์
S3 สวิตช์ปุ่มกด “สตาร์ท” ส าหรับ K3 M1 & M2 & M3 มอเตอร์ 3 เฟส
วงจรควบคุมมอเตอร์ท ำงำนเรียงล ำดับแบบใช้รีเลย์ตั้งเวลำ
รูปที่ 3.18 วงจรควบคุมมอเตอร์ท างานเรียงล าดับแบบใช้รีเลย์ตั้งเวลา
32025301 การควบคุมไฟฟ้าและนิวแมติก
