P. 54
ั

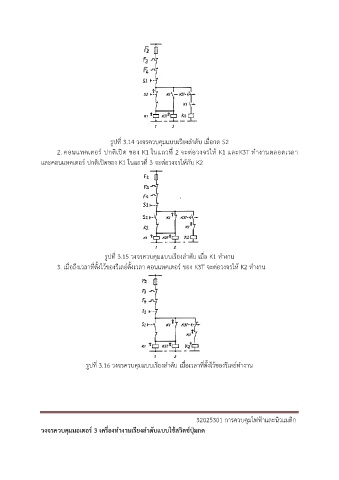

รูปที่ 3.14 วงจรควบคุมแบบเรียงล าดบ เมื่อกด S2
2. คอนแทคเตอร์ ปกติเปิด ของ K1 ในแถวที่ 2 จะต่อวงจรให้ K1 และK3T ท างานตลอดเวลา
และคอนแทคเตอร์ ปกติเปิดของ K1 ในแถวที่ 3 จะต่อวงจรให้กับ K2
รูปที่ 3.15 วงจรควบคุมแบบเรียงล าดบ เมื่อ K1 ท างาน
ั
3. เมื่อถึงเวลาที่ตั้งไว้ของรีเลย์ตั้งเวลา คอนแทคเตอร์ ของ K3T จะต่อวงจรให้ K2 ท างาน
ั
รูปที่ 3.16 วงจรควบคุมแบบเรียงล าดบ เมื่อเวลาที่ตั้งไว้ของรีเลย์ท างาน
32025301 การควบคุมไฟฟ้าและนิวแมติก
วงจรควบคุมมอเตอร์ 3 เครื่องท ำงำนเรียงล ำดับแบบใช้สวิตช์ปุ่มกด
