หน่วยที่ 3
การควบคุมมอเตอร์
บทน ำ
การควบคุมการท างานของมอเตอร์ท างานรียงล าดบนั้นนักศกษาต้องรู้หลักการเข้าใจการ างานของ
ั
ึ
วงจรของมอเตอร์ท างานเรียงล าดับ โดยมีหลากหลายวิธีในการใช้งานนั้นๆ เพื่อจะที่จะสั่งให้มอเตอร์ท างาน
ตามเงื่อนไขตามผู้ปฎิบัติงานเป็นคนก าหนด
3.2.2 มอเตอร์ท ำงำนเรียงล ำดับ
ุ
การควบคมให้มอเตอร์ท างานเรียงกัน (Sequence control) การควบคมให้มอเตอร์ตัวหนึ่งท างาน
ุ
ุ
่
จากที่มอเตอร์อีกตัวหนึ่งท างานไปแล้ว เราเรียกวา การควบคมให้ท างานเรียงตามล าดับ (อ านาจ ทองผาสุก
และวิทยา ประยงค์พันธุ์.การควบคุมมอเตอร์)
ั

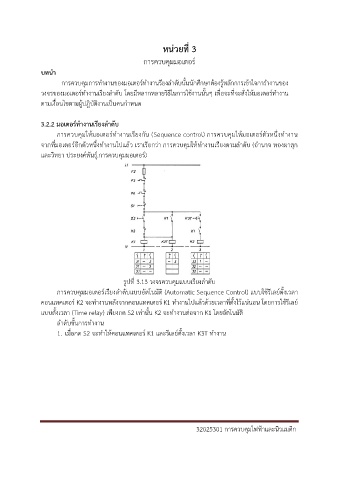

รูปที่ 3.13 วงจรควบคุมแบบเรียงล าดบ
ุ
้
การควบคมมอเตอร์เรียงล าดับแบบอัตโนมัติ (Automatic Sequence Control) แบบใชรีเลย์ตั้งเวลา
คอนแทคเตอร์ K2 จะท างานหลังจากคอนแทคเตอร์ K1 ท างานไปแล้วด้วยเวลาที่ตั้งไว้แน่นอน โดยการใช้รีเลย์
แบบตั้งเวลา (Time relay) เพียงกด S2 เท่านั้น K2 จะท างานต่อจาก K1 โดยอัตโนมัติ
ล าดับขั้นการท างาน
1. เมื่อกด S2 จะท าให้คอนแทคเตอร์ K1 และรีเลย์ตั้งเวลา K3T ท างาน
32025301 การควบคุมไฟฟ้าและนิวแมติก
