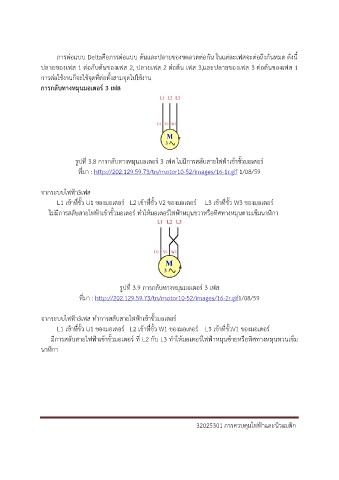

การต่อแบบ Deltaคือการต่อแบบ ต้นและปลายของขดลวดต่อกัน ในแต่ละเฟสจะต่อถึงกันหมด ดังนี้
ปลายของเฟส 1 ต่อกับต้นของเฟส 2, ปลายเฟส 2 ต่อต้น เฟส 3,และปลายของเฟส 3 ต่อต้นของเฟส 1
การต่อใช้งานก็จะใช้จุดที่ต่อทั้งสามจุดไปใช้งาน
กำรกลับทำงหมุนมอเตอร์ 3 เฟส
รูปที่ 3.8 การกลับทางหมุนมอเตอร์ 3 เฟส ไม่มีการสลับสายไฟฟ้าเข้าขั้วมอเตอร์
ที่มา : http://202.129.59.73/tn/motor10-52/images/16-1r.gif 1/08/59
จากระบบไฟฟ้า3เฟส
L1 เข้าที่ขั้ว U1 ของมอเตอร์ L2 เข้าที่ขั้ว V2 ของมอเตอร์ L3 เข้าที่ขั้ว W3 ของมอเตอร์
็
ไม่มีการสลับสายไฟฟ้าเข้าขั้วมอเตอร์ ท าให้มอเตอร์ไฟฟ้าหมุนขวาหรือทิศทางหมุนตามเขมนาฬิกา
รูปที่ 3.9 การกลับทางหมุนมอเตอร์ 3 เฟส
ที่มา : http://202.129.59.73/tn/motor10-52/images/16-2r.gif1/08/59
จากระบบไฟฟ้า3เฟส ท าการสลับสายไฟฟ้าเข้าขั้วมอเตอร์
L1 เข้าที่ขั้ว U1 ของมอเตอร์ L2 เข้าที่ขั้ว W1 ของมอเตอร์ L3 เข้าที่ขั้วV1 ของมอเตอร์
้
ั้
มีการสลับสายไฟฟ้าเขาขวมอเตอร์ ที่ L2 กับ L3 ท าให้มอเตอร์ไฟฟ้าหมุนซ้ายหรือทิศทางหมุนทวนเขม
็
นาฬิกา
32025301 การควบคุมไฟฟ้าและนิวแมติก
