P. 56
S1 สวิตช์ปุ่มกด “หยุด” K1 & K2 คอนแทคเตอร์
S2 สวิตช์ปุ่มกด “สตาร์ท” K1 & K2 รีเลย์ตั้งเวลา
F2 ฟิวส์วงจรควบคุม F31 & F32 โอเวอร์โหลดรีเลย์
้
ุ
ในรูปที่ 3.18 เป็นวงจรควบคมให้มอเตอร์ท างานเรียงล าดับโดยใชรีเลย์ตั้งเวลา การท างานของวงจร
์
เมื่อกดสวตชปุ่มกด S2 จะท าให้คอนแทคเตอร์ K1 ในแถวที่ 1 และรีเลย์ตั้งเวลา K3T ในแถวที่ 2 ท างาน
ิ
คอนแทคเตอร์ ชวยปกติเปิดของ K1 ในแถวที่ 2 จะต่อวงจรให้คอนแทคเตอร์ K1 และรีเลย์ตั้งเวลา K3T
่
่
ท างานตลอดเวลา ขณะเดียวกันคอนแทคเตอร์ ชวยปกติเปิด K1 ในแถวที่ 3 จะต่อวงจรรอไวเพื่อให้ K2
้
ท างาน เมื่อครบก าหนดเวลาที่ตั้งไวของรีเลย์ตั้งเวลา คอนแทคเตอร์ K3T ในแถวที่ 3 จะต่อวงจรให้
้
คอนแทคเตอร์ K2 ท างาน ขณะนี้มอเตอร์จะท างานทั้ง 2 เครื่อง ถ้าต้องการหยุดมอเตอร์ให้กดสวิตช์ปุ่มกด S1
มอเตอร์ทั้งสองเครื่องจะหยุดท างาน คอนแทคเตอร์ ทุกอันจะกลับสู่สภาพเดิม
วงจรควบคุมมอเตอร์ 3 เครื่อง ท ำงำนเรียงล ำดับแบบใช้รีเลย์ตั้งเวลำ

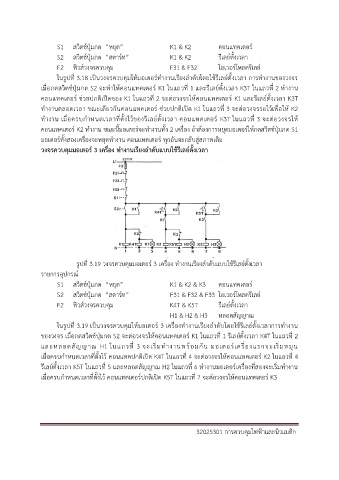

รูปที่ 3.19 วงจรควบคุมมอเตอร์ 3 เครื่อง ท างานเรียงล าดับแบบใช้รีเลย์ตั้งเวลา
รายการอุปกรณ ์
S1 สวิตช์ปุ่มกด “หยุด” K1 & K2 & K3 คอนแทคเตอร์
S2 สวิตช์ปุ่มกด “สตาร์ท” F31 & F32 & F33 โอเวอร์โหลดรีเลย์
F2 ฟิวส์วงจรควบคุม K4T & K5T รีเลย์ตั้งเวลา
H1 & H2 & H3 หลอดสัญญาณ
ในรูปที่ 3.19 เป็นวงจรควบคมให้มอเตอร์ 3 เครื่องท างานเรียงล าดับโดยใชรีเลย์ตั้งเวลาการท างาน
้
ุ
์
ของวงจร เมื่อกดสวิตชปุ่มกด S2 จะต่อวงจรให้คอนแทคเตอร์ K1 ในแถวที่ 1 รีเลย์ตงเวลา K4T ในแถวที่ 2
ั้
และหลอดสัญญาณ H1 ในแถวที่ 3 จะเริ่มท างานพร้อมกัน มอเตอร์เครื่องแรกจะเริ่มหมุน
เมื่อครบก าหนดเวลาที่ตั้งไว คอนแทคปกติเปิด K4T ในแถวที่ 4 จะต่อวงจรให้คอนแทคเตอร์ K2 ในแถวที่ 4
้
รีเลย์ตั้งเวลา K5T ในแถวที่ 5 และหลอดสัญญาณ H2 ในแถวที่ 6 ท างานมอเตอร์เครื่องที่สองจะเริ่มท างาน
เมื่อครบก าหนดเวลาที่ตั้งไว้ คอนแทคเตอร์ปกติเปิด K5T ในแถวที่ 7 จะต่อวงจรให้คอนแทคเตอร์ K3
32025301 การควบคุมไฟฟ้าและนิวแมติก
