หน่วยที่ 3
การควบคุมมอเตอร์

บทน ำ
การกลับทางหมุนมอเตอร์นั้นสามารถท าได้หลายวิธีแล้วแต่การเลือกใช้งาน นักศึกษาอาจเห็นการกลับ
ี
่
ั
ทางหมุนของมอเตอร์ในชวิตประจ าวัน เชน ประตูเลื่อน ลิฟท์ส่งของ เครื่องชกผ้า เครนเคลื่อนย้ายของ ฯลฯ
้
และเครื่องใชไฟฟ้าอีกหลายอย่าง ดังนั้นนักศึกษาต้องรู้หลักการเขาใจการ างานของวงจรการกลับทางหมุน
้
มอเตอร์ โดยมีหลากหลายวธีในการใชงานนนๆ เพื่อจะที่จะสั่งให้มอเตอร์ท างานตามเงื่อนไขตามผู้ปฎบัติงาน
ิ
้
ิ
ั้
เป็นคนก าหนด
3.2.3 กำรกลับทำงหมุนมอเตอร์
้
มอเตอร์ไฟฟ้ากระแสสลับที่ใชในงานอุตสาหกรรมมีทั้งมอเตอร์ที่ใชกับ ระบบไฟฟ้า 1 เฟส และ
้
3 เฟส การกลับทางหมุนมอเตอร์ มีความจ าเป็นอย่างหนึ่งที่ใช้ในงานอุตสาหกรรม มีการกลับทางหมุนมอเตอร์
ทั้งมอเตอร์ไฟฟ้า 1 เฟสและ 3 เฟส
วงจรกลับทิศทำงหมุนมอเตอร์เหนยวน ำ 3 เฟส โดยใช้ดรัมสวิตช์
ี่
การกลับทิศทางการหมุนมอเตอร์เหนี่ยวน า 3 เฟส โดยใช้ดรัมสวิตช์ หรือโรตารีแคมสวิตช์ ซึ่งเป็นสวิตช ์
บิดหมุนได้ 3 ต าแหน่ง คอ I-O-II หรือ F-O-R (Forward-Stop-Reverse) หรือ L-O-R (Left-Stop-Right)
ื
วงจรกลับทิศทางการหมุนดังกล่าวแสดงในรูปที่ 3.22

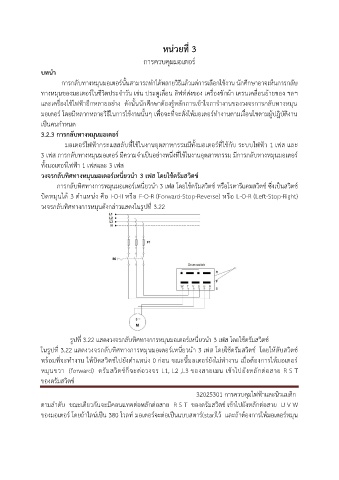

รูปที่ 3.22 แสดงวงจรกลับทิศทางการหมุนมอเตอร์เหนี่ยวน า 3 เฟส โดยใช้ดรัมสวิตช ์

ิ
ในรูปที่ 3.22 แสดงวงจรกลับทิศทางการหมุนมอเตอร์เหนี่ยวน า 3 เฟส โดยใชดรัมสวตช โดยให้สับสวตช์
์
้
ิ
์
ิ
พร้อมที่จะท างาน ให้บิดสวตชไปยังต าแหน่ง 0 ก่อน ขณะนี้มอเตอร์ยังไม่ท างาน เมื่อต้องการให้มอเตอร์
้
หมุนขวา (forward) ดรัมสวตชก็จะต่อวงจร L1, L2 ,L3 ของสายเมน เขาไปยังหลักต่อสาย R S T
ิ
์
ของดรัมสวิตช ์
32025301 การควบคุมไฟฟ้าและนิวแมติก
ตามล าดับ ขณะเดียวกันจะมีคอนแทคต่อหลักต่อสาย R S T ของดรัมสวิตช์ เข้าไปยังหลักต่อสาย U V W
ของมอเตอร์ โดยถ้าไลน์เป็น 380 โวลท์ มอเตอร์จะต่อเป็นแบบสตาร์(star)ไว้ และถ้าต้องการให้มอเตอร์หมุน
