P. 67

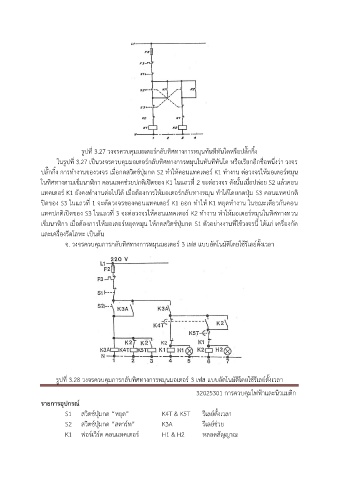

รูปที่ 3.27 วงจรควบคุมมอเตอร์กลับทิศทางการหมุนทันทีทันใดหรือปลั๊กกิ้ง
                   ในรูปที่ 3.27 เป็นวงจรควบคมมอเตอร์กลับทิศทางการหมุนในทันทีทันใด หรือเรียกอีกชื่อหนึ่งว่า วงจร
                                             ุ
               ปลั๊กกิ้ง การท างานของวงจร เมื่อกดสวิตช์ปุ่มกด S2 ท าให้คอนแทคเตอร์ K1 ท างาน ต่อวงจรให้มอเตอร์หมุน

               ในทิศทางตามเข็มนาฬิกา คอนแทคช่วยปกติเปิดของ K1 ในแถวที่ 2 จะต่อวงจร ดังนั้นเมื่อปล่อย S2 แล้วคอน
               แทคเตอร์ K1 ยังคงท างานต่อไปได้ เมื่อต้องการให้มอเตอร์กลับทางหมุน ท าได้โดยกดปุ่ม S3 คอนแทคปกติ
               ปิดของ S3 ในแถวที่ 1 จะตัดวงจรของคอนแทคเตอร์ K1 ออก ท าให้ K1 หยุดท างาน ในขณะเดียวกันคอน

               แทคปกติเปิดของ S3 ในแถวที่ 3 จะต่อวงจรให้คอนแทคเตอร์ K2 ท างาน ท าให้มอเตอร์หมุนในทิศทางทวน
               เข็มนาฬกา เมื่อต้องการให้มอเตอร์หยุดหมุน ให้กดสวิตช์ปุ่มกด S1 ตัวอย่างงานที่ใชวงจรนี้ ได้แก่ เครื่องกัด
                                                                                      ้
                      ิ
               และเครื่องรีดโลหะ เป็นต้น
                     จ. วงจรควบคุมการกลับทิศทางการหมุนมอเตอร์ 3 เฟส แบบอัตโนมัติโดยใช้รีเลย์ตั้งเวลา


























                     รูปที่ 3.28 วงจรควบคุมการกลับทิศทางการหมุนมอเตอร์ 3 เฟส แบบอัตโนมัติโดยใช้รีเลย์ตงเวลา
                                                                                                ั้
                                                                                              32025301 การควบคุมไฟฟ้าและนิวแมติก
               รำยกำรอุปกรณ  ์

                     S1   สวิตช์ปุ่มกด “หยุด”         K4T & K5T         รีเลย์ตั้งเวลา
                       S2  สวิตช์ปุ่มกด “สตาร์ท”          K3A           รีเลย์ช่วย
                                   ิ
                       K1  ฟอร์เวร์ด คอนแทคเตอร์          H1 & H2       หลอดสัญญาณ
