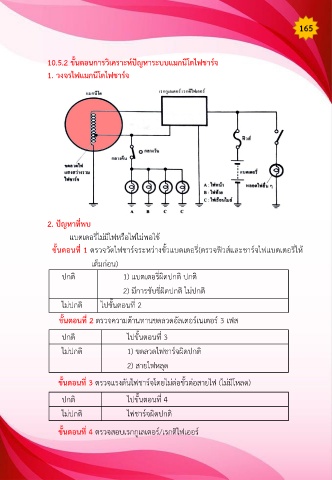

10.5.2 ขั้นตอนกำรวิเครำะห์ปัญหำระบบแมกนีโตไฟชำร์จ
1. วงจรไฟแมกนีโตไฟชำร์จ
2. ปัญหำที่พบ
แบตเตอรี่ไม่มีไฟหรือไฟไม่พอใช้
ขั้นตอนที่ 1 ตรวจวัดไฟชาร์จระหว่างขั้วแบตเตอรี่(ตรวจฟิวส์และชาร์จไฟแบตเตอรี่ให้
เต็มก่อน)
ปกติ 1) แบตเตอรี่ผิดปกติ ปกติ
2) มีการขับขี่ผิดปกติ ไม่ปกติ
ไม่ปกติ ไปขั้นตอนที่ 2
ขั้นตอนที่ 2 ตรวจความต้านทานขดลวดอัลเตอร์เนเตอร์ 3 เฟส
ปกติ ไปขั้นตอนที่ 3
ไม่ปกติ 1) ขดลวดไฟชาร์จผิดปกติ
2) สายไฟหลุด
ขั้นตอนที่ 3 ตรวจแรงดันไฟชาร์จโดยไม่ต่อขั้วต่อสายไฟ (ไม่มีโหลด)
ปกติ ไปขั้นตอนที่ 4
ไม่ปกติ ไฟชาร์จผิดปกติ
ขั้นตอนที่ 4 ตรวจสอบเรกกูเลเตอร์/เรกติไฟเออร์
