144

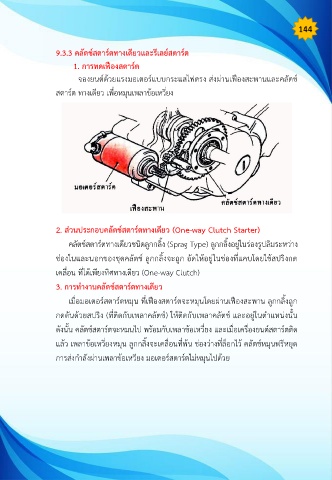

9.3.3 คลัตช์สตาร์ตทางเดียวและรีเลย์สตาร์ต
1. การทดเฟืองสตาร์ต
จองยนต์ด้วยแรงมอเตอร์แบบกระแสไฟตรง ส่งผ่านเฟืองสะพานและคลัตช์
สตาร์ต ทางเดียว เพื่อหมุนเพลาข้อเหวี่ยง
2. ส่วนประกอบคลัตช์สตาร์ตทางเดียว (One-way Clutch Starter)
คลัตช์สตาร์ตทางเดียวชนิดลูกกลิ ง (Sprag Type) ลูกกลิ งอยู่ในร่องรูปลิมระหว่าง
ช่องในและนอกของชุดคลัตช์ ลูกกลิ งจะถูก อัดให้อยู่ในช่องที่แคบโดยใช้สปริงกด
เคลื่อน ที่ได้เพียงทิศทางเดียว (One-way Clutch)
3. การท างานคลัตช์สตาร์ตทางเดียว
เมื่อมอเตอร์สตาร์ตหมุน ที่เฟืองสตาร์ตจะหมุนโดยผ่านเฟืองสะพาน ลูกกลิ งถูก
กดดันด้วยสปริง (ที่ติดกับเพลาคลัตช์) ให้ติดกับเพลาคลัตช์ และอยู่ในต้าแหน่งนั น
ดังนั น คลัตช์สตาร์ตจะหมนไป พร้อมกับเพลาข้อเหวี่ยง และเมื่อเครื่องยนต์สตาร์ตติด
แล้ว เพลาข้อเหวี่ยงหมุน ลูกกลิ งจะเคลื่อนที่พ้น ช่องว่างที่ล็อกไว้ คลัตช์หมุนฟรีหยุด
การส่งก้าลังผ่านเพลาข้อเหวียง มอเตอร์สตาร์ตไม่หมุนไปด้วย
