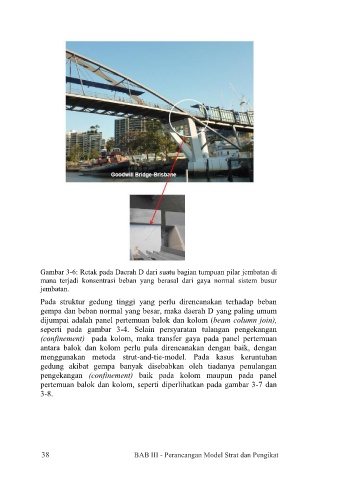

Gambar 3-6: Retak pada Daerah D dari suatu bagian tumpuan pilar jembatan di
mana terjadi konsentrasi beban yang berasal dari gaya normal sistem busur
jembatan.
Pada struktur gedung tinggi yang perlu direncanakan terhadap beban
gempa dan beban normal yang besar, maka daerah D yang paling umum
dijumpai adalah panel pertemuan balok dan kolom (beam column join),
seperti pada gambar 3-4. Selain persyaratan tulangan pengekangan
(confinement) pada kolom, maka transfer gaya pada panel pertemuan
antara balok dan kolom perlu pula direncanakan dengan baik, dengan
menggunakan metoda strut-and-tie-model. Pada kasus keruntuhan
gedung akibat gempa banyak disebabkan oleh tiadanya penulangan
pengekangan (confinement) baik pada kolom maupun pada panel
pertemuan balok dan kolom, seperti diperlihatkan pada gambar 3-7 dan
3-8.
38
38 BAB III - Perancangan Model Strat dan Pengikat
