Contoh lainnya adalah kasus keruntuhan dramatis dari Sleipner A
Concrete Offshore Platform pada saat proses konstruksi dilaut Utara –
Norwegia tahun 1991. Walaupun analisa struktur ini telah dilengkapi
dengan perhitungan Finite Elemen Analysis yang kompleks, ternyata
faktor utama penyebab kegagalan adalah ketidak-layakan dari pendetilan
pemasangan penulangan, yaitu terlalu pendeknya panjang ankur (T head
bars) yang memikul tarik pada daerah D, yaitu di daerah Tricell
Connection[22].

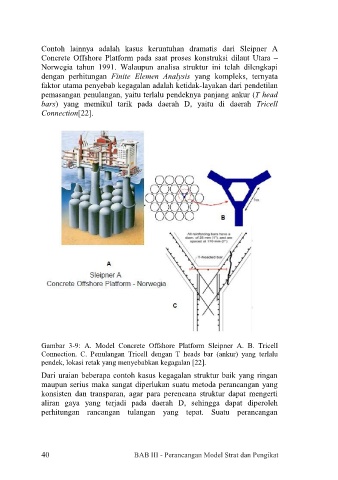

Gambar 3-9: A. Model Concrete Offshore Platform Sleipner A. B. Tricell
Connection. C. Penulangan Tricell dengan T heads bar (ankur) yang terlalu
pendek, lokasi retak yang menyebabkan kegagalan [22].
Dari uraian beberapa contoh kasus kegagalan struktur baik yang ringan
maupun serius maka sangat diperlukan suatu metoda perancangan yang
konsisten dan transparan, agar para perencana struktur dapat mengerti
aliran gaya yang terjadi pada daerah D, sehingga dapat diperoleh
perhitungan rancangan tulangan yang tepat. Suatu perancangan

40

40 BAB III - Perancangan Model Strat dan Pengikat
