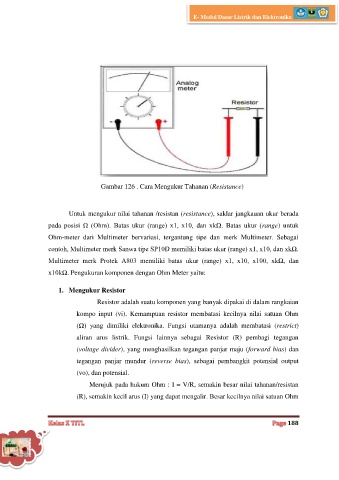

Gambar 126 . Cara Mengukur Tahanan (Resistance)
Untuk mengukur nilai tahanan /resistan (resistance), saklar jangkauan ukur berada
pada posisi Ω (Ohm). Batas ukur (range) x1, x10, dan xkΩ. Batas ukur (range) untuk
Ohm-meter dari Multimeter bervariasi, tergantung tipe dan merk Multimeter. Sebagai
contoh, Multimeter merk Sanwa tipe SP10D memiliki batas ukur (range) x1, x10, dan xkΩ.
Multimeter merk Protek A803 memiliki batas ukur (range) x1, x10, x100, xkΩ, dan
x10kΩ. Pengukuran komponen dengan Ohm Meter yaitu:
1. Mengukur Resistor
Resistor adalah suatu komponen yang banyak dipakai di dalam rangkaian
kompo input (vi). Kemampuan resistor membatasi kecilnya nilai satuan Ohm
(Ω) yang dimiliki elektronika. Fungsi utamanya adalah membatasi (restrict)
aliran arus listrik. Fungsi lainnya sebagai Resistor (R) pembagi tegangan
(voltage divider), yang menghasilkan tegangan panjar maju (forward bias) dan
tegangan panjar mundur (reverse bias), sebagai pembangkit potensial output
(vo), dan potensial.
Merujuk pada hukum Ohm : I = V/R, semakin besar nilai tahanan/resistan
(R), semakin kecil arus (I) yang dapat mengalir. Besar kecilnya nilai satuan Ohm
