Ω, batas ukur (range) berada pada posisi x1, x10 atau kΩ, sesuai

kebutuhan. Untuk kapasitor non polar (unpolarised) kedua kabel penyidik
(probes) dapat diletakkan secara sembarang (acak) ke kaki kapasitor seperti

gambar dibawah ini:

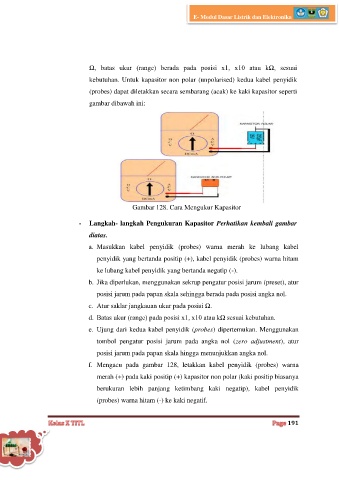

Gambar 128. Cara Mengukur Kapasitor

- Langkah- langkah Pengukuran Kapasitor Perhatikan kembali gambar

diatas.
a. Masukkan kabel penyidik (probes) warna merah ke lubang kabel

penyidik yang bertanda positip (+), kabel penyidik (probes) warna hitam
ke lubang kabel penyidik yang bertanda negatip (-).

b. Jika diperlukan, menggunakan sekrup pengatur posisi jarum (preset), atur

posisi jarum pada papan skala sehingga berada pada posisi angka nol.
c. Atur saklar jangkauan ukur pada posisi Ω.

d. Batas ukur (range) pada posisi x1, x10 atau kΩ sesuai kebutuhan.
e. Ujung dari kedua kabel penyidik (probes) dipertemukan. Menggunakan

tombol pengatur posisi jarum pada angka nol (zero adjustment), atur
posisi jarum pada papan skala hingga menunjukkan angka nol.

f. Mengacu pada gambar 128, letakkan kabel penyidik (probes) warna

merah (+) pada kaki positip (+) kapasitor non polar (kaki positip biasanya
berukuran lebih panjang ketimbang kaki negatip), kabel penyidik

(probes) warna hitam (-) ke kaki negatif.
