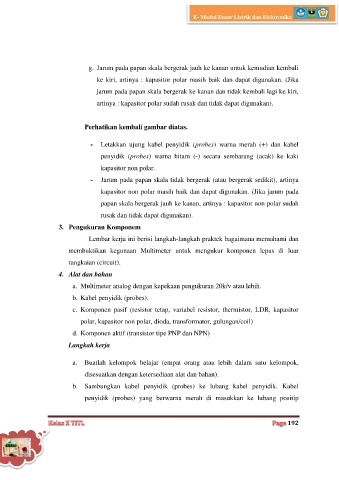

E- Modul Dasar Listrik dan Elektronika

g. Jarum pada papan skala bergerak jauh ke kanan untuk kemudian kembali

ke kiri, artinya : kapasitor polar masih baik dan dapat digunakan. (Jika
jarum pada papan skala bergerak ke kanan dan tidak kembali lagi ke kiri,

artinya : kapasitor polar sudah rusak dan tidak dapat digunakan).

Perhatikan kembali gambar diatas.

- Letakkan ujung kabel penyidik (probes) warna merah (+) dan kabel
penyidik (probes) warna hitam (-) secara sembarang (acak) ke kaki

kapasitor non polar.
- Jarum pada papan skala tidak bergerak (atau bergerak sedikit), artinya

kapasitor non polar masih baik dan dapat digunakan. (Jika jarum pada

papan skala bergerak jauh ke kanan, artinya : kapasitor non polar sudah
rusak dan tidak dapat digunakan).

3. Pengukuran Komponem

Lembar kerja ini berisi langkah-langkah praktek bagaimana memahami dan
membuktikan kegunaan Multimeter untuk mengukur komponen lepas di luar

rangkaian (circuit).
4. Alat dan bahan

a. Multimeter analog dengan kepekaan pengukuran 20k/v atau lebih.
b. Kabel penyidik (probes).

c. Komponen pasif (resistor tetap, variabel resistor, thermistor, LDR, kapasitor

polar, kapasitor non polar, dioda, transformator, gulungan/coil)
d. Komponen aktif (transistor tipe PNP dan NPN)

Langkah kerja

a. Buatlah kelompok belajar (empat orang atau lebih dalam satu kelompok,
disesuaikan dengan ketersediaan alat dan bahan).

b. Sambungkan kabel penyidik (probes) ke lubang kabel penyidik. Kabel
penyidik (probes) yang berwarna merah di masukkan ke lubang positip
