yang dimiliki oleh resistor dapat dihitung dengan melihat pita (band) warna yang
terdapat pada badan resistor.
Mengikuti gambar 10, jika pita pertama berwarna kuning, pita kedua
berwarna ungu, pita ketiga berwarna coklat, pita keempat berwarna emas, nilai
satuan Ohm dari resistor tersebut adalah 47 x 101 = 470 dengan toleransi 5%.
Catatan:
Harap diingat, warna kuning menunjukkan angka 4, warna ungu
menunjukkan angka 7, warna coklat menunjukkan angka 1, dengan
demikian faktor pengali = 101 , jika pita ketiga berwarna merah, faktor
pengali = 102 , demikian seterusnya. (Lihat kembali modul tentang
komponen elektronika). Untuk lebih jelas, pelajari gambar 121.

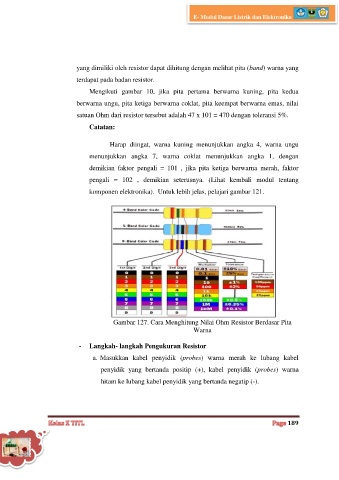

Gambar 127. Cara Menghitung Nilai Ohm Resistor Berdasar Pita
Warna
- Langkah- langkah Pengukuran Resistor
a. Masukkan kabel penyidik (probes) warna merah ke lubang kabel
penyidik yang bertanda positip (+), kabel penyidik (probes) warna
hitam ke lubang kabel penyidik yang bertanda negatip (-).
