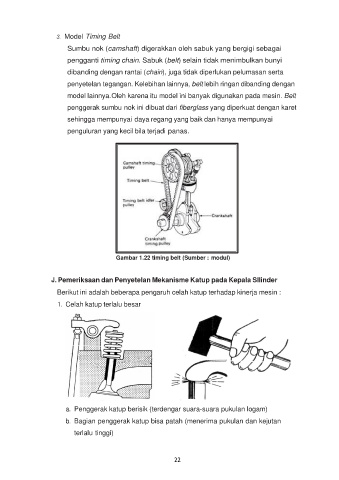

3. Model Timing Belt

Sumbu nok (camshaft) digerakkan oleh sabuk yang bergigi sebagai
pengganti timing chain. Sabuk (belt) selain tidak menimbulkan bunyi

diban ding dengan rantai (chain), juga tidak diperlukan pelumasan serta

penyetelan tegangan. Kelebihan lainnya, belt lebih ringan dibanding dengan
model lainnya. Oleh karena itu model ini banyak digunakan pada mesin. Belt

penggerak sumbu nok ini dibuat dari fiberglass yang diperkuat dengan karet
sehingga mempunyai daya regang yang baik dan hanya mempunyai

penguluran yang kecil bila terjadi panas.

Gambar 1.22 timing belt (Sumber : modul)

J. Pemeriksaan dan Penyetelan Mekanisme Katup pada Kepala SIlinder

Berikut ini adalah beberapa pengaruh celah katup terhadap kinerja mesin :

1. Celah katup terlalu besar

a. Penggerak katup berisik (terdengar suara-suara pukulan logam)

b. Bagian penggerak katup bisa patah (menerima pukulan dan kejutan
terlalu tinggi)

22
