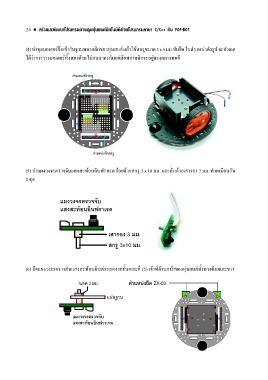

24

(4) นํ าชุ ดมอเตอร ยึ ดเข ากั บฐานพลาสติ กของหุ นยนต แล วใช สกรู ขนาด 3 x 6 มม.ขั นยึ ด ในตํ าแหน งดั งรู ป จะสั งเกต

ได ว าการวางมอเตอร ทั้ งสองด านไม สมมาตรกั นแต ล อพลาสติ กจะอยู ตรงกลางพอดี

(5) นํ าแผงวงจรตรวจจั บแสงสะท อนอิ นฟราเรด ร อยด วยสกรู 3 x 10 มม. และคั่ นด วยเสารอง 3 มม. ทํ าเหมื อนกั น
2 ชุ ด

แผงวงจรตรวจจับ

แสงสะทอนอินฟราเรด

เสารอง 3 มม.
สกรู 3x10 มม.

(6) ยึ ดแผงวงจรตรวจจั บแสงสะท อนอิ นฟราเรดจากขั้ นตอนที่ (5) เข าที่ ด านหน าของหุ นยนต ทั้ งทางซ ายและขวา

นอต 3 มม. ตํ าแหน งยึ ด ZX-03

แผนฐาน

แผงวงจรตรวจจับ
แสงสะทอนอินฟราเรด
