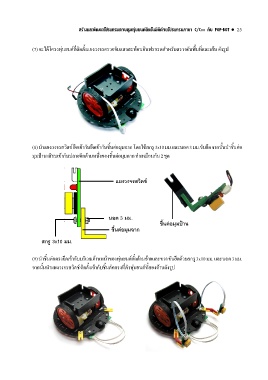

(7) จะได โครงหุ นยนต ที่ ติ ดตั้ งแผงวงจรตรวจจั บแสงสะท อนอิ นฟราเรดสํ าหรั บตรวจจั บพื้ นที่ และเส น ดั งรู ป

(8) นํ าแผงวงจรสวิ ตช ยึ ดเข ากั บยึ ดเข ากั บชิ้ นต อมุ มฉาก โดยใช สกรู 3x10 มม.และนอต 3 มม.ขั นยึ ด จากนั้ นนํ าชิ้ นต อ

มุ มป าน เสี ยบเข ากั บปลายอี กด านหนึ่ งของชิ้ นต อมุ มฉาก ทํ าเหมื อนกั น 2 ชุ ด

แผงวงจรสวิ ตช

นอต 3 มม.
ชิ้ นต อมุ มป าน
ชิ้ นต อมุ มฉาก

สกรู 3x10 มม.

(9) นํ าชิ้ นต อตรงยึ ดเข ากั บบริ เวณด านหน าของหุ นยนต ทั้ งด านซ ายและขวา ขั นยึ ดด วยสกรู 3x10 มม. และนอต 3 มม.

จากนั้ นนํ าแผงวงจรสวิ ตช ติ ดตั้ งเข ากั บชิ้ นต อตรงที่ ตั วหุ นยนต ทั้ สองด านดั งรู ป
