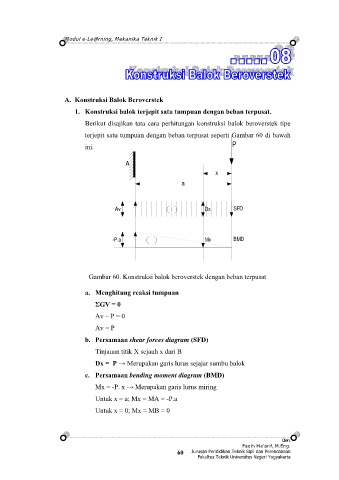

Modul e-Le@rning, Mekanika Teknik I

A. Konstruksi Balok Beroverstek

1. Konstruksi balok terjepit satu tumpuan dengan beban terpusat.
Berikut disajikan tata cara perhitungan konstruksi balok beroverstek tipe

terjepit satu tumpuan dengan beban terpusat seperti Gambar 60 di bawah
ini. P

A
x
a

Av Dx SFD

-P.a Mx BMD

Gambar 60. Konstruksi balok beroverstek dengan beban terpusat

a. Menghitung reaksi tumpuan

ΣGV = 0
Av – P = 0

Av = P

b. Persamaan shear forces diagram (SFD)
Tinjauan titik X sejauh x dari B

Dx = P → Merupakan garis lurus sejajar sumbu balok
c. Persamaan bending moment diagram (BMD)

Mx = -P. x → Merupakan garis lurus miring

Untuk x = a; Mx = MA = -P.a
Untuk x = 0; Mx = MB = 0

Oleh:
Faqih Ma’arif, M.Eng.
60 Jurusan Pendidikan Teknik Sipil dan Perencanaan
Fakultas Teknik Universitas Negeri Yogyakarta
