Modul e-Le@rning, Mekanika Teknik I

2. Konstruksi balok terjepit satu tumpuan dengan beban terpusat.
Berikut disajikan tata cara perhitungan konstruksi balok beroverstek tipe

terjepit satu tumpuan dengan beban merata seperti Gambar 61 di bawah
ini.

A B
x
a

x

q.a Dx SFD

1 2 BMD
- .q.a Mx
2

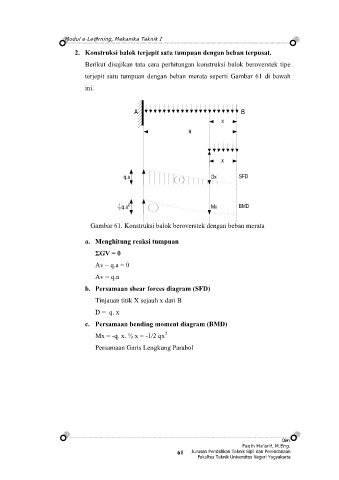

Gambar 61. Konstruksi balok beroverstek dengan beban merata

a. Menghitung reaksi tumpuan

ΣGV = 0
Av – q.a = 0

Av = q.a
b. Persamaan shear forces diagram (SFD)

Tinjauan titik X sejauh x dari B

D = q. x
c. Persamaan bending moment diagram (BMD)
2
Mx = -q. x. ½ x = -1/2 qx
Persamaan Garis Lengkung Parabol
