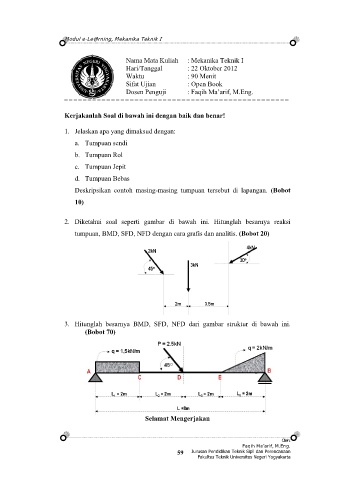

Page 52 - MEKANIKA TEKNIK 0I
P. 52
Modul e-Le@rning, Mekanika Teknik I
Nama Mata Kuliah : Mekanika Teknik I
Hari/Tanggal : 22 Oktober 2012
Waktu : 90 Menit
Sifat Ujian : Open Book
Dosen Penguji : Faqih Ma’arif, M.Eng.
Kerjakanlah Soal di bawah ini dengan baik dan benar!
1. Jelaskan apa yang dimaksud dengan:
a. Tumpuan sendi
b. Tumpuan Rol
c. Tumpuan Jepit
d. Tumpuan Bebas
Deskripsikan contoh masing-masing tumpuan tersebut di lapangan. (Bobot
10)
2. Diketahui soal seperti gambar di bawah ini. Hitunglah besarnya reaksi
tumpuan, BMD, SFD, NFD dengan cara grafis dan analitis. (Bobot 20)
3. Hitunglah besarnya BMD, SFD, NFD dari gambar struktur di bawah ini.
(Bobot 70)
Selamat Mengerjakan
Oleh:
Faqih Ma’arif, M.Eng.
59 Jurusan Pendidikan Teknik Sipil dan Perencanaan
Fakultas Teknik Universitas Negeri Yogyakarta
