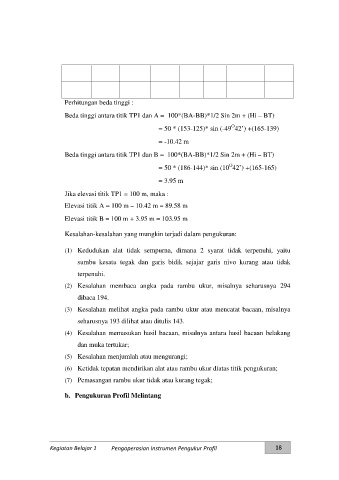

Perhitungan beda tinggi :

Beda tinggi antara titik TP1 dan A = 100*(BA-BB)*1/2 Sin 2m + (Hi – BT)
O
= 50 * (153-125)* sin (-49 42’) +(165-139)
= -10.42 m

Beda tinggi antara titik TP1 dan B = 100*(BA-BB)*1/2 Sin 2m + (Hi – BT)

O
= 50 * (186-144)* sin (10 42’) +(165-165)
= 3.95 m

Jika elevasi titik TP1 = 100 m, maka :
Elevasi titik A = 100 m – 10.42 m = 89.58 m

Elevasi titik B = 100 m + 3.95 m = 103.95 m

Kesalahan-kesalahan yang mungkin terjadi dalam pengukuran:

(1) Kedudukan alat tidak sempurna, dimana 2 syarat tidak terpenuhi, yaitu

sumbu kesatu tegak dan garis bidik sejajar garis nivo kurang atau tidak

terpenuhi.
(2) Kesalahan membaca angka pada rambu ukur, misalnya seharusnya 294

dibaca 194.
(3) Kesalahan melihat angka pada rambu ukur atau mencatat bacaan, misalnya

seharusnya 193 dilihat atau ditulis 143.
(4) Kesalahan memasukan hasil bacaan, misalnya antara hasil bacaan belakang

dan muka tertukar;

(5) Kesalahan menjumlah atau mengurangi;
(6) Ketidak tepatan mendirikan alat atau rambu ukur diatas titik pengukuran;

(7) Pemasangan rambu ukur tidak atau kurang tegak;

b. Pengukuran Profil Melintang

Kegiatan Belajar 1 Pengoperasian Instrumen Pengukur Profil 18
