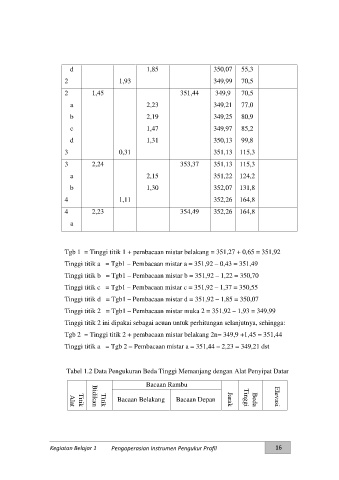

Page 18 - Modul Latihan 1_OK_upload

d 1,85 350,07 55,3
2 1,93 349,99 70,5

2 1,45 351,44 349,9 70,5
a 2,23 349,21 77,0

b 2,19 349,25 80,9

c 1,47 349,97 85,2
d 1,31 350,13 99,8

3 0,31 351,13 115,3

3 2,24 353,37 351,13 115,3
a 2,15 351,22 124,2

b 1,30 352,07 131,8
4 1,11 352,26 164,8

4 2,23 354,49 352,26 164,8
a

Tgb 1 = Tinggi titik 1 + pembacaan mistar belakang = 351,27 + 0,65 = 351,92
Tinggi titik a = Tgb1 – Pembacaan mistar a = 351,92 – 0,43 = 351,49

Tinggi titik b = Tgb1 – Pembacaan mistar b = 351,92 – 1,22 = 350,70
Tinggi titik c = Tgb1 – Pembacaan mistar c = 351,92 – 1,37 = 350,55

Tinggi titik d = Tgb1 – Pembacaan mistar d = 351,92 – 1,85 = 350,07

Tinggi titik 2 = Tgb1 – Pembacaan mistar muka 2 = 351,92 – 1,93 = 349,99
Tinggi titik 2 ini dipakai sebagai acuan untuk perhitungan selanjutnya, sehingga:

Tgb 2 = Tinggi titik 2 + pembacaan mistar belakang 2n= 349,9 +1,45 = 351,44
Tinggi titik a = Tgb 2 – Pembacaan mistar a = 351,44 – 2,23 = 349,21 dst

Tabel 1.2 Data Pengukuran Beda Tinggi Memanjang dengan Alat Penyipat Datar

Bacaan Rambu

Bacaan Belakang Bacaan Depan Jarak Tinggi Beda Elevasi
Titik
Bidikan
Alat
Titik
