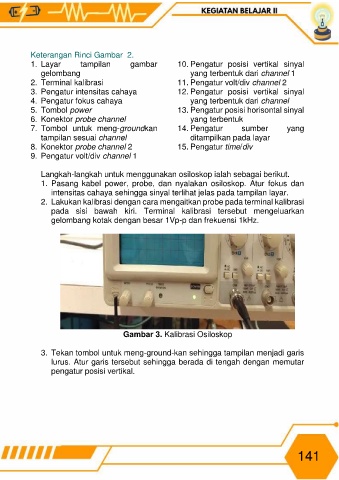

Page 153 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X

Keterangan Rinci Gambar 2.
1. Layar tampilan gambar 10. Pengatur posisi vertikal sinyal
gelombang yang terbentuk dari channel 1
2. Terminal kalibrasi 11. Pengatur volt/div channel 2
3. Pengatur intensitas cahaya 12. Pengatur posisi vertikal sinyal
4. Pengatur fokus cahaya yang terbentuk dari channel
5. Tombol power 13. Pengatur posisi horisontal sinyal
6. Konektor probe channel yang terbentuk
7. Tombol untuk meng-groundkan 14. Pengatur sumber yang
tampilan sesuai channel ditampilkan pada layar
8. Konektor probe channel 2 15. Pengatur time/div
9. Pengatur volt/div channel 1

Langkah-langkah untuk menggunakan osiloskop ialah sebagai berikut.
1. Pasang kabel power, probe, dan nyalakan osiloskop. Atur fokus dan
intensitas cahaya sehingga sinyal terlihat jelas pada tampilan layar.
2. Lakukan kalibrasi dengan cara mengaitkan probe pada terminal kalibrasi
pada sisi bawah kiri. Terminal kalibrasi tersebut mengeluarkan
gelombang kotak dengan besar 1Vp-p dan frekuensi 1kHz.

Gambar 3. Kalibrasi Osiloskop

3. Tekan tombol untuk meng-ground-kan sehingga tampilan menjadi garis
lurus. Atur garis tersebut sehingga berada di tengah dengan memutar
pengatur posisi vertikal.

141
