mana arus listrik kecil mengalir dari ujung test pen yang menyentuh sumber
listrik, melewati lampu indikator, lalu ke tanah melalui tubuh pengguna yang
menyentuh bagian logam di ujung belakang test pen. Jika ada tegangan
listrik, maka lampu indikator akan menyala sebagai tanda bahwa titik
tersebut bertegangan. Meskipun arus yang digunakan sangat kecil dan
tidak berbahaya, test pen sangat berguna untuk pekerjaan kelistrikan dasar
karena praktis dan mudah digunakan. Namun, test pen tidak dapat
mengukur besar tegangan atau arus, sehingga hanya cocok untuk
pengecekan cepat dan bukan untuk pengukuran teknis yang lebih rinci.

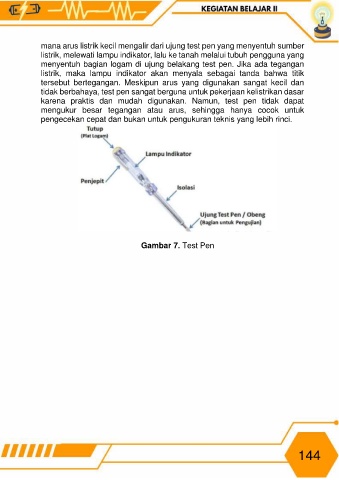

Gambar 7. Test Pen
