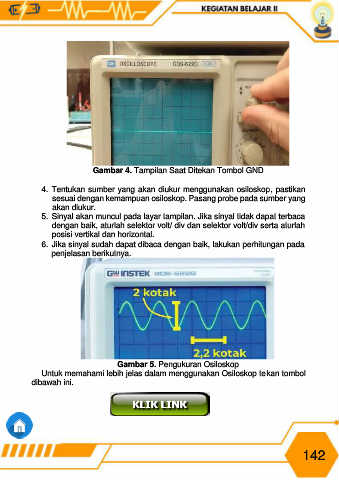

Gambar 4. Tampilan Saat Ditekan Tombol GND
4. Tentukan sumber yang akan diukur menggunakan osiloskop, pastikan
sesuai dengan kemampuan osiloskop. Pasang probe pada sumber yang
akan diukur.
5. Sinyal akan muncul pada layar tampilan. Jika sinyal tidak dapat terbaca
dengan baik, aturlah selektor volt/ div dan selektor volt/div serta aturlah
posisi vertikal dan horizontal.
6. Jika sinyal sudah dapat dibaca dengan baik, lakukan perhitungan pada
penjelasan berikutnya.
Gambar 5. Pengukuran Osiloskop
Untuk memahami lebih jelas dalam menggunakan Osiloskop tekan tombol
dibawah ini.
