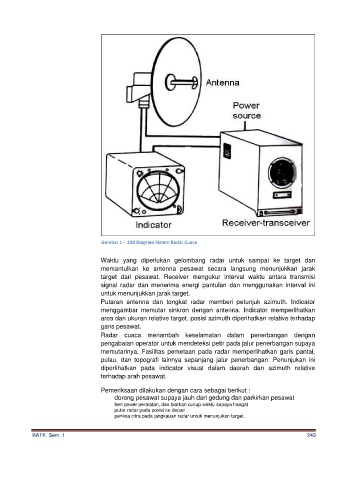

Gambar 1 - 230 Diagram Sistem Radar Cuaca

Waktu yang diperlukan gelombang radar untuk sampai ke target dan
memantulkan ke antenna pesawat secara langsung menunjukkan jarak
target dari pesawat. Receiver mengukur interval waktu antara transmisi
signal radar dan menerima energi pantulan dan menggunakan interval ini
untuk menunjukkan jarak target.

Putaran antenna dan tongkat radar memberi petunjuk azimuth. Indicator
menggambar memutar sinkron dengan antenna. Indicator memperlihatkan
area dan ukuran relative target, posisi azimuth diperihatkan relative terhadap
garis pesawat.

Radar cuaca menambah keselamatan dalam penerbangan dengan
pengabaian operator untuk mendeteksi petir pada jalur penerbangan supaya
memutarinya. Fasilitas pemetaan pada radar memperlihatkan garis pantai,
pulau, dan topografi lainnya sepanjang jalur penerbangan. Penunjukan ini
diperlihatkan pada indicator visual dalam daerah dan azimuth relative
terhadap arah pesawat.

Pemeriksaan dilakukan dengan cara sebagai berikut :
dorong pesawat supaya jauh dari gedung dan parkirkan pesawat
beri power peralatan, dan biarkan cukup waktu supaya hangat
putar radar pada posisi ke depan
periksa citra pada jangkauan radar untuk menunjukan target.
