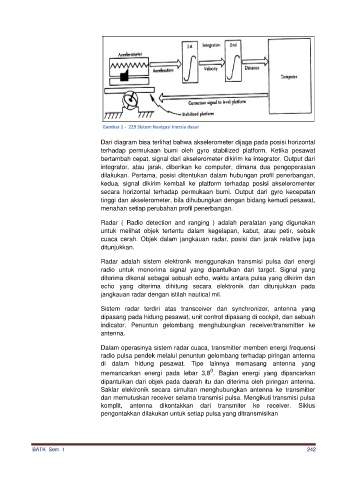

Gambar 1 - 229 Sistem Navigasi Inersia dasar

Dari diagram bisa terlihat bahwa akselerometer dijaga pada posisi horizontal
terhadap permukaan bumi oleh gyro stabilized platform. Ketika pesawat
bertambah cepat, signal dari akselerometer dikirim ke integrator. Output dari
integrator, atau jarak, diberikan ke computer, dimana dua pengoperasian
dilakukan. Pertama, posisi ditentukan dalam hubungan profil penerbangan,
kedua, signal dikirim kembali ke platform terhadap posisi akseleromenter
secara horizontal terhadap permukaan bumi. Output dari gyro kecepatan
tinggi dan akselerometer, bila dihubungkan dengan bidang kemudi pesawat,
menahan setiap perubahan profil penerbangan.

Radar ( Radio detection and ranging ) adalah peralatan yang digunakan
untuk melihat objek tertentu dalam kegelapan, kabut, atau petir, sebaik
cuaca cerah. Objek dalam jangkauan radar, posisi dan jarak relative juga
ditunjukkan.

Radar adalah sistem elektronik menggunakan transmisi pulsa dari energi
radio untuk menerima signal yang dipantulkan dari target. Signal yang
diterima dikenal sebagai sebuah echo, waktu antara pulsa yang dikirim dan
echo yang diterima dihitung secara elektronik dan ditunjukkan pada
jangkauan radar dengan istilah nautical mil.

Sistem radar terdiri atas transceiver dan synchronizer, antenna yang
dipasang pada hidung pesawat, unit control dipasang di cockpit, dan sebuah
indicator. Penuntun gelombang menghubungkan receiver/transmitter ke
antenna.

Dalam operasinya sistem radar cuaca, transmitter memberi energi frequensi
radio pulsa pendek melalui penuntun gelombang terhadap piringan antenna
di dalam hidung pesawat. Tipe lainnya memasang antenna yang
0
memancarkan energi pada lebar 3,8 . Bagian energi yang dipancarkan
dipantulkan dari objek pada daerah itu dan diterima oleh piringan antenna.
Saklar elektronik secara simultan menghubungkan antenna ke transmitter
dan memutuskan receiver selama transmisi pulsa. Mengikuti transmisi pulsa
komplit, antenna dikontakkan dari transmiter ke receiver. Siklus
pengontakkan dilakukan untuk setiap pulsa yang ditransmisikan
