oleh wing ketika pesawat miring.

Untuk menentukan apakah DME beroperasi, putar saklar on/off pada posisi
“ON” dan pilih saluran yang sesuai. Biarkan cukup waktu supaya peralatan
hangat. Selama periode ini, indicator jarak, baik digital maupun pointer, akan
bergerak dari pembacaan minimum ke maksimum. Bila DME sudah dikunci
pada stasion, indicator akan berhenti mencari dan bendera merah (jika
dilengkapi) akan muncul.

Automatic Direct Finder
ADF (Automatic Direction Finder) adalah receiver radio yang dilengkapi
antenna terarah yang digunakan untuk menentukan arah dari signal yang
diterima. Banyak receiver ADF dilengkapi dengan kontrol untuk
pengoperasian manual. Bila sebuah pesawat dalam jangkauan penerimaan
sebuah stasion radio, peralatan ADF memberikan posisi yang tetap dengan
ketelitian yang sedang. ADF beroperasi pada spectrum frequensi rendah dan
menengah dari 190 kHz sampai 1750 kHz. Arah terhadap stasion
ditunjukkan, pada indicator yang ditempatkan di cockpit, relative terarah
terhadap stasion.

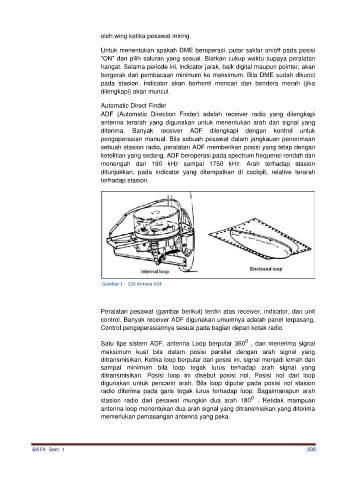

Gambar 1 - 226 Antena ADF

Peralatan pesawat (gambar berikut) terdiri atas receiver, indicator, dan unit
control. Banyak receiver ADF digunakan umumnya adalah panel terpasang.
Control pengoperasiannya sesuai pada bagian depan kotak radio.

0
Satu tipe sistem ADF, antenna Loop berputar 360 , dan menerima signal
maksimum kuat bila dalam posisi parallel dengan arah signal yang
ditransmisikan. Ketika loop berputar dari posisi ini, signal menjadi lemah dan
sampai minimum bila loop tegak lurus terhadap arah signal yang
ditransmisikan. Posisi loop ini disebut posisi nol. Posisi nol dari loop
digunakan untuk pencarin arah. Bila loop diputar pada posisi nol stasion
radio diterima pada garis tegak lurus terhadap loop. Bagaimanapun arah
0
stasion radio dari pesawat mungkin dua arah 180 . Ketidak mampuan
antenna loop menentukan dua arah signal yang ditransmisikan yang diterima
memerlukan pemasangan antenna yang peka.
