Airborne Weather Radar System
Radar Beacon Transponder

Sistem transponder radar beacon digunakan hubungannya dengan radar
pengawas di darat untuk melengkapi identifikasi pesawat secara langsung
pada jangkauan radar pengontrol.

Peralatan penerbangan atau transponder menerima interogasi radar darat
untuk tiap sapuan dari antenna radar pengawas dan secara otomatis
mengirimkan respon kode. Transponder sipil beroperasi dalam dua mode
diberi label “mode A” dan “mode AC” yang dikontrol saklar. Kode identifikasi
penerbangan, angka empat digit, ditentukan selama prosedur rencana
penerbangan.

Beberapa transponder pesawat dilengkapi dengan petunjuk ketinggian.
Ketinggian pesawat ditransmisikan ke stasion darat melalui transponder.
Saklar pemilih mode ditempatkan pada mode “AC” bila perlu
mentransmisikan informasi ketinggian.

Ada beberapa perbedaan transponder pesawat dalam penggunaannya.
Melakukan fungsi yang sama dan pada dasarnya sama secara kelistrikan.
Perbedaan utama adalah konstruksi ; single unit atau control unit untuk

pengoperasian transponder secara remote.
Satu tipe transponder diperlihatkan pada gambar. Panel depan diilustrasikan
transponder berisi semua saklar dan dial diperlukan untuk pengoperasian.
Antenna tumpul digunakan untuk pengoperasian transponder dan biasanya
dipasang di permukaan bagian bawah dari fuselage pesawat. Pemeriksaan
di darat transponder radar beacon dengan peralatan yang sesuai harus
dilakukan.

Doppler Navigation System
Radar navigasi Doppler secara otomatis dan terus menerus menghitung dan
memperlihatkan ground speed dan sudut terbang pesawat dalam
penerbangan tanpa bantuan stasion darat, perkiraan angin, data true
airspeed. Radar Doppler tidak peka arah seperti radar biasanya. Ia
menggunakan gelombang pembawa energi transmisi dan menentukan
kecepatan ke depan dan ke samping komponen pesawat dengan
penggunaan prinsip yang dikenal sebagai efek Doppler. Efek Doppler, atau
perubahan frequensi dari sebuah signal, bisa dijelaskan dalam istilah
pendekatan dan penjauhan suara

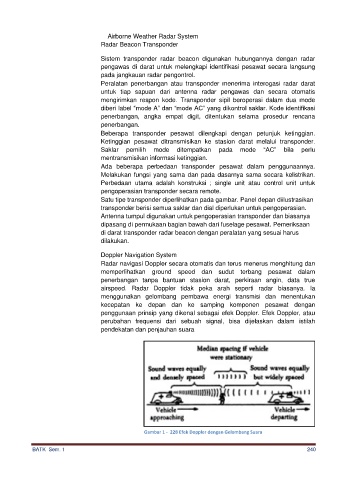

Gambar 1 - 228 Efek Doppler dengan Gelombang Suara
