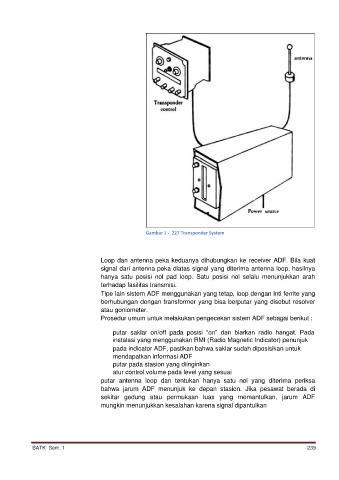

Gambar 1 - 227 Transponder System

Loop dan antenna peka keduanya dihubungkan ke receiver ADF. Bila kuat
signal dari antenna peka diatas signal yang diterima antenna loop, hasilnya
hanya satu posisi nol pad loop. Satu posisi nol selalu menunjukkan arah
terhadap fasilitas transmisi.

Tipe lain sistem ADF menggunakan yang tetap, loop dengan inti ferrite yang
berhubungan dengan transformer yang bisa berputar yang disebut resolver

atau goniometer.
Prosedur umum untuk melakukan pengecekan sistem ADF sebagai berikut :

putar saklar on/off pada posisi “on” dan biarkan radio hangat. Pada
instalasi yang menggunakan RMI (Radio Magnetic Indicator) penunjuk
pada indicator ADF, pastikan bahwa saklar sudah diposisikan untuk
mendapatkan informasi ADF

putar pada stasion yang diinginkan
atur control volume pada level yang sesuai
putar antenna loop dan tentukan hanya satu nol yang diterima periksa
bahwa jarum ADF menunjuk ke depan stasion. Jika pesawat berada di
sekitar gedung atau permukaan luas yang memantulkan, jarum ADF
mungkin menunjukkan kesalahan karena signal dipantulkan
