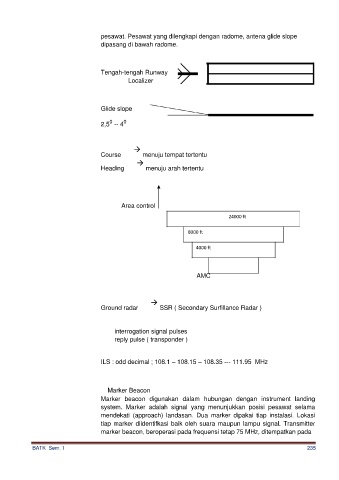

Page 260 - Batk-Semester-1 kls 10

pesawat. Pesawat yang dilengkapi dengan radome, antena glide slope
dipasang di bawah radome.

Tengah-tengah Runway
Localizer

Glide slope

0
2,5 -- 4 0

Course → menuju tempat tertentu

Heading →
menuju arah tertentu

Area control

24000 ft

8000 ft

4000 ft

AMC

Ground radar → SSR ( Secondary Surfillance Radar )

interrogation signal pulses
reply pulse ( transponder )

ILS : odd decimal ; 108.1 – 108.15 – 108.35 --- 111.95 MHz

Marker Beacon
Marker beacon digunakan dalam hubungan dengan instrument landing
system. Marker adalah signal yang menunjukkan posisi pesawat selama
mendekati (approach) landasan. Dua marker dipakai tiap instalasi. Lokasi
tiap marker diidentifkasi baik oleh suara maupun lampu signal. Transmitter
marker beacon, beroperasi pada frequensi tetap 75 MHz, ditempatkan pada

BATK Sem. 1 235
